CNC Fräse

Eine CNC Fräse (CNC = computerized numeric control) ist eine Maschine, die mit einem Computer programmiert wird, um Werkstücke aus verschiedenen Materialien zu fräsen. Die CNC Fräse verfügt über mehrere Achsen, die sich unabhängig voneinander bewegen können.

Das Angebot an kompakten und flexiblen CNC Fräsen wird immer größer und bietet Kleinbetrieben und Holzbegeisterten mit kleineren Werkstätten einige Optionen: Entweder als CNC gesteuerte Komplettlösung, wie der SmartBench von Trend oder als handgeführte CNC-Oberfräse, der Origin von Shaper Tools.

Mehr lesen

z-achsenerweiterung-mekanika-mek-m01409-01

Mekanika Pro / Fab Erhöhte Z-Achse

Verbessern Sie die Höhe Ihrer Z-Achse, um größere Objekte zu fräsen

Art.-Nr.: MEK-M01409

Lieferzeit 3 Werktage

105,91 €

x-axis-limit-switch-smartbench-trend-yt-wp-cncy-027-01

SmartBench X Axis Limit Switch

Dies ist kompatibel mit YS60311 oder ZH212 aufwärts

Art.-Nr.: YT-WP-CNCY-027

Auf Lager, Lieferung in 1-2 Werktagen

38,11 €

cnc-absaugschlauchverbinder-yetitool-yt-20347-01

Yetitool Absaugschlauch Verbinder

kompatibel mit allen SmartBench-Modellen | für Absaugung

Art.-Nr.: YT-20347

Auf Lager, Lieferung in 1-2 Werktagen

24,88 €

wartungskit-y-achse-smartbench-trend-yt-wp-cncy-020-01

Wartungs-Kit Y-Achse (SN-Tisch

YetiTool SmartBench Wartungs-Kit Y-Achse

Art.-Nr.: YT-WP-CNCY-020

Auf Lager, Lieferung in 1-2 Werktagen

142,86 €

Mekanika Fraiser Boss Ultimate Set

Auswahl an Schaftfräsern, die von Einsteiger- bis hin zu Profi für alle Arten der Bearbeitung reichen.

Art.-Nr.: MEK-M01450

Lieferzeit 3 Werktage

339,15 €

Mekanika Spindle Pro - VFD 2.2kW ER20

2200 Watt | 5000 - 25000 U/Min. | ER20

Art.-Nr.: MEK-M01408

Lieferzeit 3 Werktage

1.170,96 €

Mekanika Support Table M

passend zu Mekanika EVO/PRO M

Art.-Nr.: MEK-M01594

Lieferzeit 6 Werktage

Speditionsversand

753,27 €

laserhalterung-ersatz-trend-yt-wp-cncy-080-01

Ersatz-Laserhalterung für die SmartBench

Kompatibel mit Pro, Pro P+ und Pro X

Art.-Nr.: YT-WP-CNCY-080

Auf Lager, Lieferung in 1-2 Werktagen

11,42 €

Yetitool Absaugschlauch

PU-Kunststoffschlauch | Kompatibel mit allen SmartBench-Modellen

Art.-Nr.: YT-WP-CNCY-030

Auf Lager, Lieferung in 1-2 Werktagen

64,87 €

vakuumtisch-cnc-fraese-mekanika-mek-m01600-01

Mekanika Vacuum Table - Evo / Pro M - Complete

abgestimmt für EVO/PRO | Maximale Größe nutzen | keine Spannmittel nötig

Art.-Nr.: MEK-M01600

Lieferzeit 6 Werktage

Speditionsversand

4.801,65 €

absaugschuh-smartbench-trend-yt-cnc-yeti-bf-01

Yetitool Absaug-Schuh für Absaugung - BigFoot

Zum nachrüsten ab SmartBench V1.1 und höher. | inkl. LEDs zur Statusanzeige | Inklusive 3m Flexi-Schlauch (Ø100mm) | für Anschluss an Absaugung

Art.-Nr.: YT-CNC-YETI-BF

Auf Lager, Lieferung in 1-2 Werktagen

926,77 €

fuehrungsrolleneinstellhilfe-trend-yt-wp-cncy-014-01

Yetitool Führungsrollen Einstellhilfe

Yetitool Führungsrollen Einstellhilfe | zur Einstellung der Führungsrollen

Art.-Nr.: YT-WP-CNCY-014

Lieferzeit 15 Werktage

9,94 €

ersatzsicherung-smartbench-trend-yt-wp-cncy-007-01

Yetitool Sicherungen 10 A

Feinsicherungen für Ihre SmartBench (V1.0 - 1.2) | 10A

Art.-Nr.: YT-WP-CNCY-007

Auf Lager, Lieferung in 1-2 Werktagen

4,25 €

notstopleiste-smartbench-yt-wp-cncy-024-01

Yetitool Schalter Notstopleiste links

Ein Ersatz-Unterbrechungsschalter für Ihren oberen Balken

Art.-Nr.: YT-WP-CNCY-024

Auf Lager, Lieferung in 1-2 Werktagen

11,90 €

YetiTool Frässpindel SC2 1kW

YetiTool Frässpindel SC2 - made by Mafell | 1000W | ER16 Spannzange

Art.-Nr.: YT-WP-CNCY-023

Lieferzeit 15 Werktage

923,25 €

schleppmesser-ersatzset-smartbench-trend-yt-cnc-yeti-vcb-01

CNC Stylus Ersatzschleppmesser Yetitool

Ersatzschleppmesser für den CNC Stylus | Set mit 3 verschiedenen Schnittwinkeln.

Art.-Nr.: YT-CNC-YETI-VCB

Auf Lager, Lieferung in 1-2 Werktagen

20,58 €

spindelhalterung-cnc-evo-mekanika-mek-m01233-01

Mekanika EVO - Spindelhalterung

Passend zu Mekanika EVO | Ø 43mm Aufnahme

Art.-Nr.: MEK-M01233

Auf Lager, Lieferung in 1-2 Werktagen

53,55 €

rolle-unten-smartbench-trend-yt-wp-cncy-044-01

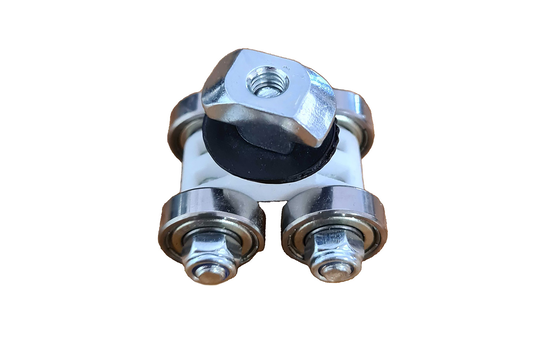

Unterer Balkenrollensatz für SmartBench

Kompatibel mit allen SmartBench-Varianten.

Art.-Nr.: YT-WP-CNCY-044

Auf Lager, Lieferung in 1-2 Werktagen

13,87 €

YetiTool Bürsten-Set für Absaugschuh

kompatibel mit allen SmartBench-Modellen | für Ersatz Saugschuh

Art.-Nr.: YT-WP-CNCY-019

Auf Lager, Lieferung in 1-2 Werktagen

14,45 €

absauganschluss-smartbench-trend-yt-wp-cncy-012-01

Yetitool Absaugungs-Anschluss für SmartBench

Absaugungs-Anschluss für Ihre SmartBench | passend für alle SmartBench-Versionen!

Art.-Nr.: YT-WP-CNCY-012

Auf Lager, Lieferung in 1-2 Werktagen

27,97 €

Mekanika Fraiser Poly Kit

Auswahl an Schaftfräsern, die von Einsteiger- bis hin zu Profi für alle Arten der Bearbeitung reichen.

Art.-Nr.: MEK-M01448

Lieferzeit 3 Werktage

148,75 €

upgrade-set-evo-pro-mekanika-mek-m01501-01

Mekanika Upgrade Kit Evo/Pro S

kompatibel mit Mekanika EVO S

Art.-Nr.: MEK-M01501

Lieferzeit 6 Werktage

Speditionsversand

4.441,08 €

Mekanika Laserkopf-Kit 6W

Ein einheitlicher Workflow | Plug-and-Play-Installation | Optische Ausgangsleistung: 6 W

Art.-Nr.: MEK-M01412

Lieferzeit 3 Werktage

1.235,22 €

stylus-smartbench-trend-yt-cnc-yeti-vc-01

CNC Stylus Yetitool

Aufnahme für Zeichenstifte und Schleppmesser | Machen Sie Ihre CNC zum 3-in-1-Multitool!

Art.-Nr.: YT-CNC-YETI-VC

Lieferzeit 15 Werktage

398,10 €

Erleben Sie die CNC Fräsen SmartBench und Shaper Origin live

Videos und Bilder reichen Ihnen nicht? Dann haben Sie jetzt die Möglichkeit, eine exklusive Vorführung der SmartBench oder der Shaper Origin zu buchen. Unsere Experten*innen beraten Sie entweder vor Ort bei uns am schönen Ammersee oder live per Online-Demo und zeigen Ihnen alle Funktionen und Vorteile der CNC Fräse. Sichern Sie sich hier Ihren persönlichen Termin.

FAQ - häufige Fragen über CNC Fräse

Die Bearbeitung von Holzwerkstoffen, z.B. Weichholz, Hartholz und Plattenmaterialien, Aluminium, sowie Kunststoffe ist mit der CNC Fräse möglich.

Das ist von dem verwendeten CNC Fräser abhängig. Für eine saubere Oberkante empfehlen wir CNC Spiralnutfräser VHM mit Linksdrall. Durch den Druck auf das Material entstehen absolut ausrissfreie Schnittkanten. Für die Unterseite wird ein Fräser mit Rechtsdrall verwendet. Sollen beide Schnittkanten in einem Vorgang bearbeitet werden, können sog. Kompressionsfräser oder Dual-Cut Fräser verwendet werden, welche in unterschiedlichen Bereichen der Schneiden einen entgegengesetzten Drall haben. Der Linksdrall am Schaftende sorgt für eine ausrissfreie Oberseite, der Rechtsdrall an der Spitze des Fräsers für eine ausrissfreie Unterseite.

Beispielsweise kommt es beim Wirbelfräsen durch den abgesetzten Schnitt häufig zu unsauberen Kanten, welche dann entweder manuell oder durch einen weiteren CNC-Arbeitsschritt bearbeitet werden müssen. Auch hinterlassen Schruppfräser keine hohe Oberflächenqualität. Hier muss ebenfalls nachgearbeitet werden, entweder manuell oder mit einem abschließenden Schlichtdurchgang. In den meisten CAM-Programmen ist es möglich, einen finalen Schlichtdurchgang durchzuführen, der meist über die komplette Materialstärke geht. Hier wird dann lediglich Material im Bereich < 1 mm abgetragen, um eine gleichmäßige Schnittkante zu liefern.

Einer der Hauptfaktoren für ein erfolgreiches Fräsergebnis ist das Zusammenspiel aus Vorschub und Drehzahl. Dreht das Werkzeug im Vergleich zum Vorschub zu schnell, wird kein wirklicher Span abgetragen und das Werkzeug reibt mehr am Werkstück und erzeugt Staub. Bei Holz führt das zu Verbrennungen am Material und auch der Fräser nutzt sich sehr schnell ab. Bei Kunststoffen und Aluminium kann das schnell größere Probleme mit sich bringen. Kunststoff: wird zu heiß und schmilzt, anstatt geschnitten zu werden. Aluminium: es kann dazu führen, dass sich das Aluminium an den Fräser schweißt, wodurch sowohl Werkstück als auch Fräser zerstört werden. Ist im Gegensatz die Drehzahl zu niedrig, bedeutet das zu hohe Schneidkräfte für den Fräser, was häufig entweder zum Bruch des Fräsers führt oder zu Schrittverlusten an den Schrittmotoren. Das führt dann zu fehlerhaft umgesetzten Fräswegen und einem zerstörten Werkstück.

Grundsätzlich gibt es für verschiedene Materialien und Fräsarten auch spezielle, dafür ausgelegte Werkzeuge. Diese unterscheiden sich sowohl im Material (HSS, HM, uvm.), als auch in den Schnittgeometrien. Schruppfräser haben z.B. einen eher aggressiven Schnittwinkel, um schnell viel Material abzutragen, ohne auf die Schnittgüte großen Wert zu legen. Schlichtfräser tragen wenig Material ab und hinterlassen eine saubere Schnittkante. Entsprechend werden hier flachere Schnittwinkel verwendet, ähnlich dem Winkel eines Hobeleisens. Für Holz und Aluminium eignen sich Fräser mit Hartmetallschneiden. Diese werden entweder an einen Stahlschaft angelötet (klassische Schaftfräser für die Oberfräse) oder bestehen komplett aus einer Hartmetallmischung. Auch die Schneidenanzahl spielt eine Rolle für die Standzeit und das Fräsergebnis. Für Aluminium werden z.B. oft einschneidige Fräser eingesetzt, um der Maschine mehr Zeit zu geben und den geschnittenen Span sauber abtransportieren zu können.

Die wichtigsten Kennzahlen beim Fräsen sind: Vorschub, Drehzahl und Zustellung Beim Fräsen von Taschen mit vielen parallelen Fräsbahnen wird oft mit einer Querzustellung von <50% gearbeitet. Jede Fräsbahn überlappt also nur zur Hälfte mit der vorherigen Bahn. Die zusätzlich benötigte Fräszeit kann dann durch einen höheren Vorschub kompensiert werden. Auch die Entscheidung „Gleich- oder Gegenlauffräsen“ kann entscheidenden Einfluss auf das Fräsergebnis haben. Die richtige Schnittgeschwindigkeit kann nicht pauschal beantwortet werden. Die besten Ergebnisse werden erzielt, wenn mit der CNC Fräse einige Testfräsungen in Reststücken durchführt werden.

Es sollte möglichst außerhalb zu fräsender Konturen eingetaucht werden, um dann von der Seite an die zu fräsende Kontur anzufahren. Zudem führt ein finaler Schlichtdurchgang oft zu einem sauberen, besseren Ergebnis, da hierbei nur wenig Material abgetragen wird und der Fräser auch nur mit 10-20% Querzustellung belastet wird. Beim Fräsen sehr filigraner Details (z.B. 0,5 mm Fräser) ist Geduld eine Tugend. Auch wenn Fräser und Maschine höhere Vorschübe und Drehzahlen problemlos bewerkstelligen würden, bei Holz-Materialien führen defensivere Schnittwerte oft zu weniger Ausrissen an filigranen Frästeilen.

Bei der manuellen Bearbeitung, z.B. am Frästisch mit einer Oberfräse, ist lediglich das Gegenlauffräsen zulässig. Beim Gleichlauffräsen wird das Material zum Fräser hingezogen, was Sicherheitsrisiken und Gefahren mit sich zieht. Bei der Bearbeitung an der CNC sieht das anders aus. Die Gesamtsteifigkeit und das Umkehrspiel der Maschine entscheiden darüber, ob ein Gleichlauffräsen möglich bzw. sinnvoll ist. Wenn es die Maschine zulässt, wird im CNC-Bereich allerdings das Gleichlauffräsen bevorzugt, da es einige Vorteile mit sich bringt: Längere Fräser-Standzeit Niedrigere Schnittkräfte Spanauswurf hinter den Fräser und somit weniger „Mehrfachbearbeitung“ der Späne Bessere Oberflächenqualität

Sprache

CNC Fräse

Filtern & Sortieren

Erleben Sie die CNC Fräsen SmartBench und Shaper Origin live

FAQ - häufige Fragen über CNC Fräse

Welche Materialien können mit einer SmartBench gefräst werden?

Mit welchem Fräsverfahren erzielt man saubere Schnittkanten?

Wann sollten Kanten nachbearbeitet werden?

Was ist beim Fräsen der verschiedenen Materialien zu beachten?

Was ist bei der Werkzeugwahl zu beachten?

Welche Einstellungen sollten beim Fräsen beachten werden?

Wie lassen sich beim Fräsen auch filigrane Details realisieren?

Wann wählt man Gleichlauf- und wann Gegenlauffräsen?
