CNC Fräse

Eine CNC Fräse (CNC = computerized numeric control) ist eine Maschine, die mit einem Computer programmiert wird, um Werkstücke aus verschiedenen Materialien zu fräsen. Die CNC Fräse verfügt über mehrere Achsen, die sich unabhängig voneinander bewegen können.

Das Angebot an kompakten und flexiblen CNC Fräsen wird immer größer und bietet Kleinbetrieben und Holzbegeisterten mit kleineren Werkstätten einige Optionen: Entweder als CNC gesteuerte Komplettlösung, wie der SmartBench von Trend oder als handgeführte CNC-Oberfräse, der Origin von Shaper Tools.

Mehr lesen

spiralnutfraeser-vhm-d6-shaper-tools-st-sf1-8-6u-01

Shaper Spiralnutfräser VHM D6 mm

D: 6 mm | NL: 21 mm | GL: 50 mm | S: 8 mm | Z: 2 | Rechtsdrall

Art.-Nr.: ST-SF1-8-6U

Auf Lager, Lieferung in 1-2 Werktagen

32,13 €

konischer-radienfraeser-11-shaper-tools-st-se1-2500-tb10m-01

Shaper Konischer Radienfräser 11 ̊

Art.-Nr.: ST-SE1-2500-TB10M

Auf Lager, Lieferung in 1-2 Werktagen

58,31 €

Shaper Origin + Plate + Bench Pilot

Nutzen Sie den SET-Vorteil! | Shaper Origin | Plate | Bench Pilot

Art.-Nr.: SET-SO2-BUNDLE-6

Lieferzeit 2 Werktage

5.817,91 € 5.996,41 € (2.98% gespart)

Shaper Trace

Von der Skizze zur Vektorgrafik in Sekunden.

Art.-Nr.: ST-SX1-AA

Auf Lager, Lieferung in 1-2 Werktagen

117,81 €

cnc-fraese-discovery-pack-mekanika-mek-m01604-01

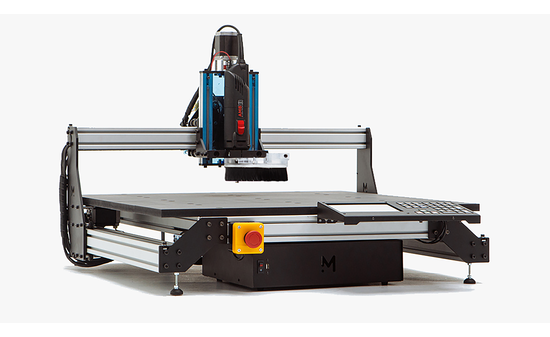

Mekanika Evo - Discovery Pack L

Bausatz | incl. Spindel 1400W, Spoilerboard und Staub Schuh 43 | (L): 1030x1030 mm

Art.-Nr.: MEK-M01604

Lieferzeit 6 Werktage

Speditionsversand

4.777,85 €

cnc-fraese-discovery-pack-mekanika-mek-m01607-01

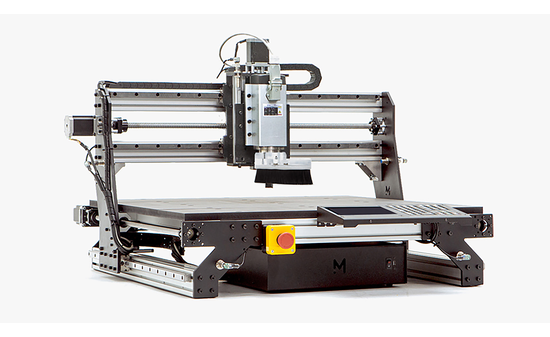

Mekanika Pro - Discovery Pack L

Bausatz | incl. Spindel 2200W, Spoilerboard und Staub Schuh 59 | (L): 1030x1030 mm

Art.-Nr.: MEK-M01607

Lieferzeit 6 Werktage

Speditionsversand

8.974,98 €

spiralnutfraeser-dreischneidig-shaper-tools-st-sf1-8-6f3-01

Shaper 6mm x 30mm Spiralnutfräser Dreischneidig

D: 6 mm | NL: 45 mm | GL: 80 mm | S: 8 mm | Z: 3 | Rechtsdrall

Art.-Nr.: ST-SF1-8-6F3

Auf Lager, Lieferung in 1-2 Werktagen

95,20 €

Mekanika Pro - Smart Pack S

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (S): 630x630 mm

Art.-Nr.: MEK-M01611

Lieferzeit 6 Werktage

Speditionsversand

8.757,21 €

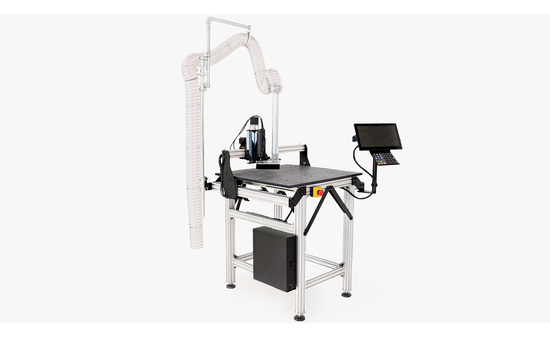

Mekanika Evo - Smart Pack S

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (S): 630x630 mm

Art.-Nr.: MEK-M01608

Lieferzeit 6 Werktage

Speditionsversand

5.036,08 €

Shaper Origin + Workstation + Bench Pilot

Nutzen Sie den SET-Vorteil! | Shaper Origin | Workstation| Bench Pilot

Art.-Nr.: SET-SO2-BUNDLE-7

Lieferzeit 2 Werktage

5.936,91 € 6.115,41 € (2.92% gespart)

Mekanika Evo - Smart Pack M

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (M): 630x1030 mm

Art.-Nr.: MEK-M01609

Lieferzeit 6 Werktage

Speditionsversand

5.778,64 €

schruppfraeser-shaper-tools-st-sf1-8-8r-01

Shaper 8mm x 35mm Schruppfräser

D: 8 mm | NL: 45 mm | GL: 80 mm | S: 8 mm | Z: 3 | Rechtsdrall

Art.-Nr.: ST-SF1-8-8R

Auf Lager, Lieferung in 1-2 Werktagen

113,05 €

shaper-origin-bench-pilot-shaper-set-so2-bundle-8-01

Shaper Origin + Plate + Workstation + Bench Pilot

Nutzen Sie den SET-Vorteil! | Shaper Origin | Plate | Workstation| Bench Pilot

Art.-Nr.: SET-SO2-BUNDLE-8

Lieferzeit 2 Werktage

6.264,16 € 6.531,91 € (4.1% gespart)

spiralnutfraeser-dreischneidig-vhm-8x35-shaper-tools-st-sf1-8-8dp-01

Shaper Spiralnutfräser Dreischneidig VHM 8mm X 35mm

D: 8 mm | GL: 80 mm | NL: 42 mm | S: 8 mm| Z: 3 | Rechtsdrall

Art.-Nr.: ST-SF1-8-8DP

Auf Lager, Lieferung in 1-2 Werktagen

113,05 €

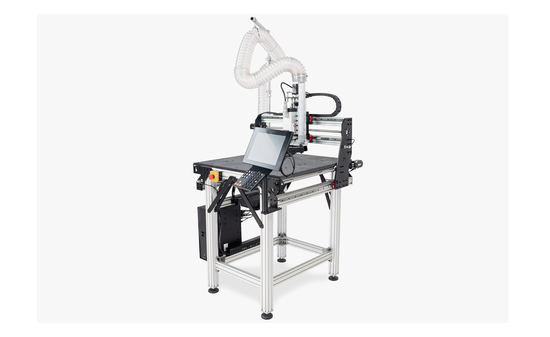

Mekanika Pro - Smart Pack M

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (M): 630x1030 mm

Art.-Nr.: MEK-M01612

Lieferzeit 6 Werktage

Speditionsversand

9.915,08 €

cnc-sicherheitsgehaeuse-mekanika-mek-m00135-01

-21%

Mekanika Sicherheitsgehäuse L

Safety first | Spindelstopp | zugänglicher NOT-HALT

Art.-Nr.: MEK-M00135

Auf Lager, Lieferung in 4-5 Werktagen

Speditionsversand

1.399,00 € 1.760,41 € (20.53% gespart)

Mekanika Pro - Smart Pack L

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (L): 1030x1030 mm

Art.-Nr.: MEK-M01613

Lieferzeit 6 Werktage

Speditionsversand

10.651,69 €

origin-bench-pilot-workstation-plate-shaper-set-so2-bundle-9-01

Shaper Origin + Plate + Workstation + Bench Pilot + Shelf Upgrade Kit

Art.-Nr.: SET-SO2-BUNDLE-9

Lieferzeit 2 Werktage

6.471,22 € 6.768,72 € (4.4% gespart)

Mekanika Evo - Smart Pack L

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (L): 1030x1030 mm

Art.-Nr.: MEK-M01610

Lieferzeit 6 Werktage

Speditionsversand

6.348,65 €

cnc-fraese-vacuum-mekanika-mek-m01614-01

Mekanika Evo - Smart Pack + Vacuum Table S

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (S): 630x630 mm

Art.-Nr.: MEK-M01614

Lieferzeit 6 Werktage

Speditionsversand

8.979,74 €

shaper-multifunktionstisch-set-sauter-set-ug1-mfp1.0-bab-01

sauter MFT für Shaper

gehärtetes MDF in Anthrazit | 816 x 610 x 19 mm | Ablage | inkl. Rollen

Art.-Nr.: SET-UG1-MFP1.0-BAB

Auf Lager, Lieferung in 2-3 Werktagen

Sperrgutversand

666,30 €

Shaper Trace-Tasche

Bewahre deinen Trace-Rahmen, deinen Skizzenblock und deinen Stifte an einem sicheren Ort auf.

Art.-Nr.: ST-SH3-TC1

Auf Lager, Lieferung in 1-2 Werktagen

41,65 €

cnc-fraese-vakuumtisch-mekanika-mek-m01617-01

Mekanika Pro - Smart Pack + Vacuum Table S

Bausatz | incl. Bordcomputer, Touchscreen und Nummernblock | (S): 630x630 mm

Art.-Nr.: MEK-M01617

Lieferzeit 6 Werktage

Speditionsversand

12.700,87 €

bench-pilot-shelf-upgrade-kit-shaper-set-so2-bundle-10-01

-6%

Shaper Bench Pilot + Shelf Upgrade Kit

Nutzen Sie den SET-Vorteil! | Bench Pilot | Shelf Upgrade Kit

Art.-Nr.: SET-SO2-BUNDLE-10

Lieferzeit 2 Werktage

1.901,62 € 2.020,62 € (5.89% gespart)

Erleben Sie die CNC Fräsen SmartBench und Shaper Origin live

Videos und Bilder reichen Ihnen nicht? Dann haben Sie jetzt die Möglichkeit, eine exklusive Vorführung der SmartBench oder der Shaper Origin zu buchen. Unsere Experten*innen beraten Sie entweder vor Ort bei uns am schönen Ammersee oder live per Online-Demo und zeigen Ihnen alle Funktionen und Vorteile der CNC Fräse. Sichern Sie sich hier Ihren persönlichen Termin.

FAQ - häufige Fragen über CNC Fräse

Die Bearbeitung von Holzwerkstoffen, z.B. Weichholz, Hartholz und Plattenmaterialien, Aluminium, sowie Kunststoffe ist mit der CNC Fräse möglich.

Das ist von dem verwendeten CNC Fräser abhängig. Für eine saubere Oberkante empfehlen wir CNC Spiralnutfräser VHM mit Linksdrall. Durch den Druck auf das Material entstehen absolut ausrissfreie Schnittkanten. Für die Unterseite wird ein Fräser mit Rechtsdrall verwendet. Sollen beide Schnittkanten in einem Vorgang bearbeitet werden, können sog. Kompressionsfräser oder Dual-Cut Fräser verwendet werden, welche in unterschiedlichen Bereichen der Schneiden einen entgegengesetzten Drall haben. Der Linksdrall am Schaftende sorgt für eine ausrissfreie Oberseite, der Rechtsdrall an der Spitze des Fräsers für eine ausrissfreie Unterseite.

Beispielsweise kommt es beim Wirbelfräsen durch den abgesetzten Schnitt häufig zu unsauberen Kanten, welche dann entweder manuell oder durch einen weiteren CNC-Arbeitsschritt bearbeitet werden müssen. Auch hinterlassen Schruppfräser keine hohe Oberflächenqualität. Hier muss ebenfalls nachgearbeitet werden, entweder manuell oder mit einem abschließenden Schlichtdurchgang. In den meisten CAM-Programmen ist es möglich, einen finalen Schlichtdurchgang durchzuführen, der meist über die komplette Materialstärke geht. Hier wird dann lediglich Material im Bereich < 1 mm abgetragen, um eine gleichmäßige Schnittkante zu liefern.

Einer der Hauptfaktoren für ein erfolgreiches Fräsergebnis ist das Zusammenspiel aus Vorschub und Drehzahl. Dreht das Werkzeug im Vergleich zum Vorschub zu schnell, wird kein wirklicher Span abgetragen und das Werkzeug reibt mehr am Werkstück und erzeugt Staub. Bei Holz führt das zu Verbrennungen am Material und auch der Fräser nutzt sich sehr schnell ab. Bei Kunststoffen und Aluminium kann das schnell größere Probleme mit sich bringen. Kunststoff: wird zu heiß und schmilzt, anstatt geschnitten zu werden. Aluminium: es kann dazu führen, dass sich das Aluminium an den Fräser schweißt, wodurch sowohl Werkstück als auch Fräser zerstört werden. Ist im Gegensatz die Drehzahl zu niedrig, bedeutet das zu hohe Schneidkräfte für den Fräser, was häufig entweder zum Bruch des Fräsers führt oder zu Schrittverlusten an den Schrittmotoren. Das führt dann zu fehlerhaft umgesetzten Fräswegen und einem zerstörten Werkstück.

Grundsätzlich gibt es für verschiedene Materialien und Fräsarten auch spezielle, dafür ausgelegte Werkzeuge. Diese unterscheiden sich sowohl im Material (HSS, HM, uvm.), als auch in den Schnittgeometrien. Schruppfräser haben z.B. einen eher aggressiven Schnittwinkel, um schnell viel Material abzutragen, ohne auf die Schnittgüte großen Wert zu legen. Schlichtfräser tragen wenig Material ab und hinterlassen eine saubere Schnittkante. Entsprechend werden hier flachere Schnittwinkel verwendet, ähnlich dem Winkel eines Hobeleisens. Für Holz und Aluminium eignen sich Fräser mit Hartmetallschneiden. Diese werden entweder an einen Stahlschaft angelötet (klassische Schaftfräser für die Oberfräse) oder bestehen komplett aus einer Hartmetallmischung. Auch die Schneidenanzahl spielt eine Rolle für die Standzeit und das Fräsergebnis. Für Aluminium werden z.B. oft einschneidige Fräser eingesetzt, um der Maschine mehr Zeit zu geben und den geschnittenen Span sauber abtransportieren zu können.

Die wichtigsten Kennzahlen beim Fräsen sind: Vorschub, Drehzahl und Zustellung Beim Fräsen von Taschen mit vielen parallelen Fräsbahnen wird oft mit einer Querzustellung von <50% gearbeitet. Jede Fräsbahn überlappt also nur zur Hälfte mit der vorherigen Bahn. Die zusätzlich benötigte Fräszeit kann dann durch einen höheren Vorschub kompensiert werden. Auch die Entscheidung „Gleich- oder Gegenlauffräsen“ kann entscheidenden Einfluss auf das Fräsergebnis haben. Die richtige Schnittgeschwindigkeit kann nicht pauschal beantwortet werden. Die besten Ergebnisse werden erzielt, wenn mit der CNC Fräse einige Testfräsungen in Reststücken durchführt werden.

Es sollte möglichst außerhalb zu fräsender Konturen eingetaucht werden, um dann von der Seite an die zu fräsende Kontur anzufahren. Zudem führt ein finaler Schlichtdurchgang oft zu einem sauberen, besseren Ergebnis, da hierbei nur wenig Material abgetragen wird und der Fräser auch nur mit 10-20% Querzustellung belastet wird. Beim Fräsen sehr filigraner Details (z.B. 0,5 mm Fräser) ist Geduld eine Tugend. Auch wenn Fräser und Maschine höhere Vorschübe und Drehzahlen problemlos bewerkstelligen würden, bei Holz-Materialien führen defensivere Schnittwerte oft zu weniger Ausrissen an filigranen Frästeilen.

Bei der manuellen Bearbeitung, z.B. am Frästisch mit einer Oberfräse, ist lediglich das Gegenlauffräsen zulässig. Beim Gleichlauffräsen wird das Material zum Fräser hingezogen, was Sicherheitsrisiken und Gefahren mit sich zieht. Bei der Bearbeitung an der CNC sieht das anders aus. Die Gesamtsteifigkeit und das Umkehrspiel der Maschine entscheiden darüber, ob ein Gleichlauffräsen möglich bzw. sinnvoll ist. Wenn es die Maschine zulässt, wird im CNC-Bereich allerdings das Gleichlauffräsen bevorzugt, da es einige Vorteile mit sich bringt: Längere Fräser-Standzeit Niedrigere Schnittkräfte Spanauswurf hinter den Fräser und somit weniger „Mehrfachbearbeitung“ der Späne Bessere Oberflächenqualität

Sprache

CNC Fräse

Filtern & Sortieren

Erleben Sie die CNC Fräsen SmartBench und Shaper Origin live

FAQ - häufige Fragen über CNC Fräse

Welche Materialien können mit einer SmartBench gefräst werden?

Mit welchem Fräsverfahren erzielt man saubere Schnittkanten?

Wann sollten Kanten nachbearbeitet werden?

Was ist beim Fräsen der verschiedenen Materialien zu beachten?

Was ist bei der Werkzeugwahl zu beachten?

Welche Einstellungen sollten beim Fräsen beachten werden?

Wie lassen sich beim Fräsen auch filigrane Details realisieren?

Wann wählt man Gleichlauf- und wann Gegenlauffräsen?
