Harvey Frästischset PRO

Harvey Frästischset PRO

Stationäres Fräsen in der High-End-Liga

Technische Daten

• Harvey Frästischplatte Gusseisen RT-800:
  • Maße Frästischplatte: 800 x 590 x 45 mm
  • Maße Öffnung für Einlegeplatte / Fräslift: 298,5 x 235 x 10 mm
  • Maße vordere T-Nut: 19,05 x 25,4 x 9,5 mm
  • Maße hintere T-Nut: 7,1 x 14,2 x 9 mm
  • Gewicht: 48 kg

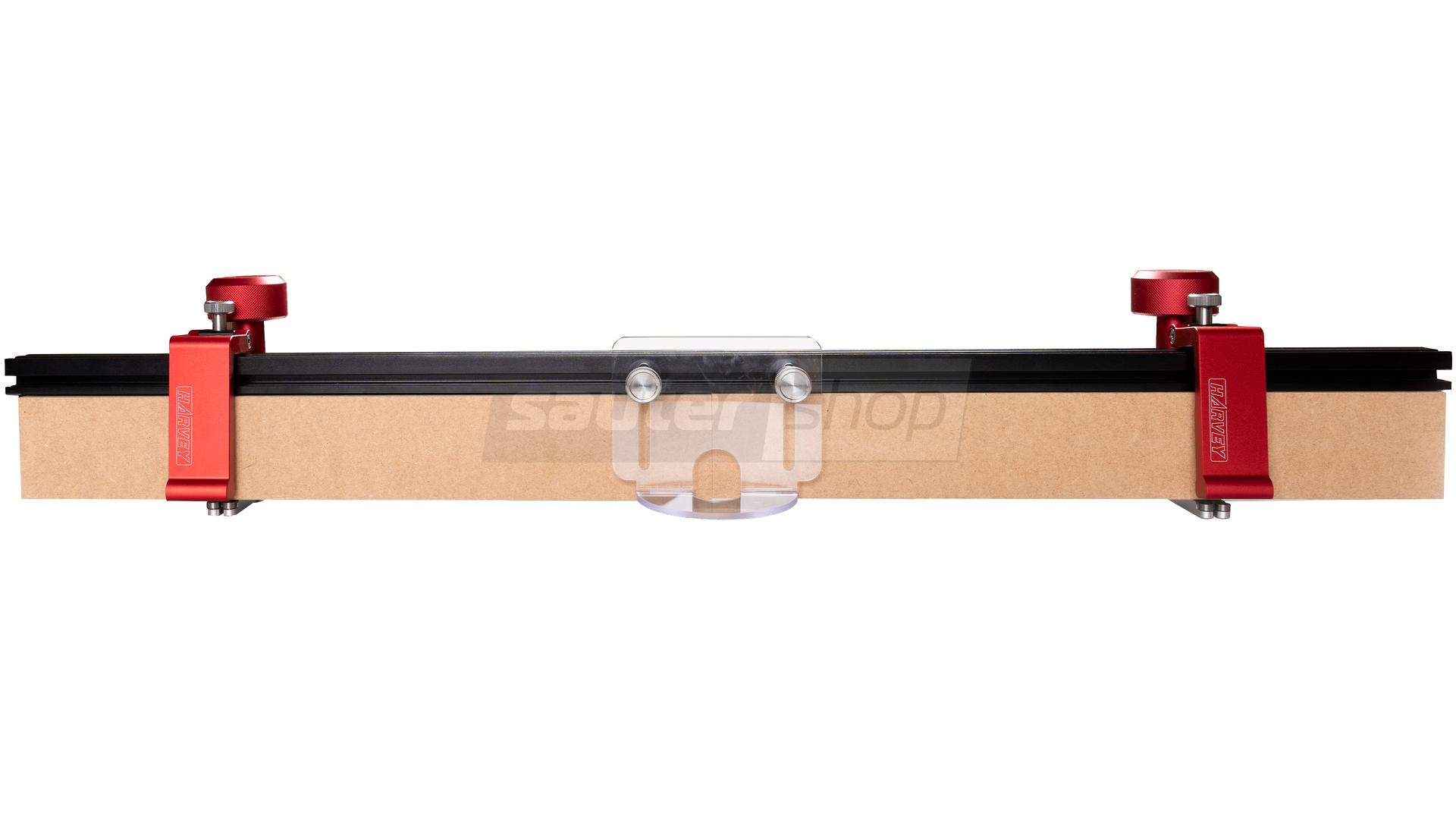

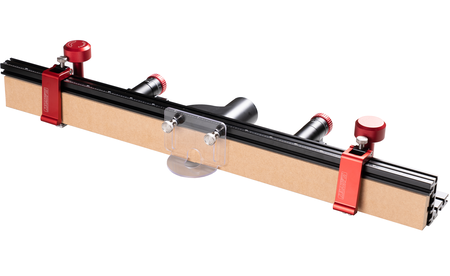

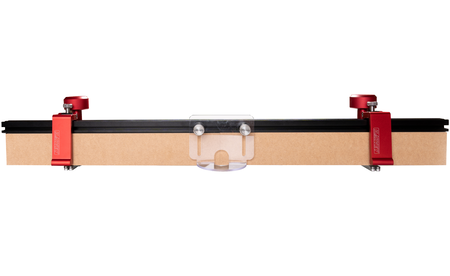

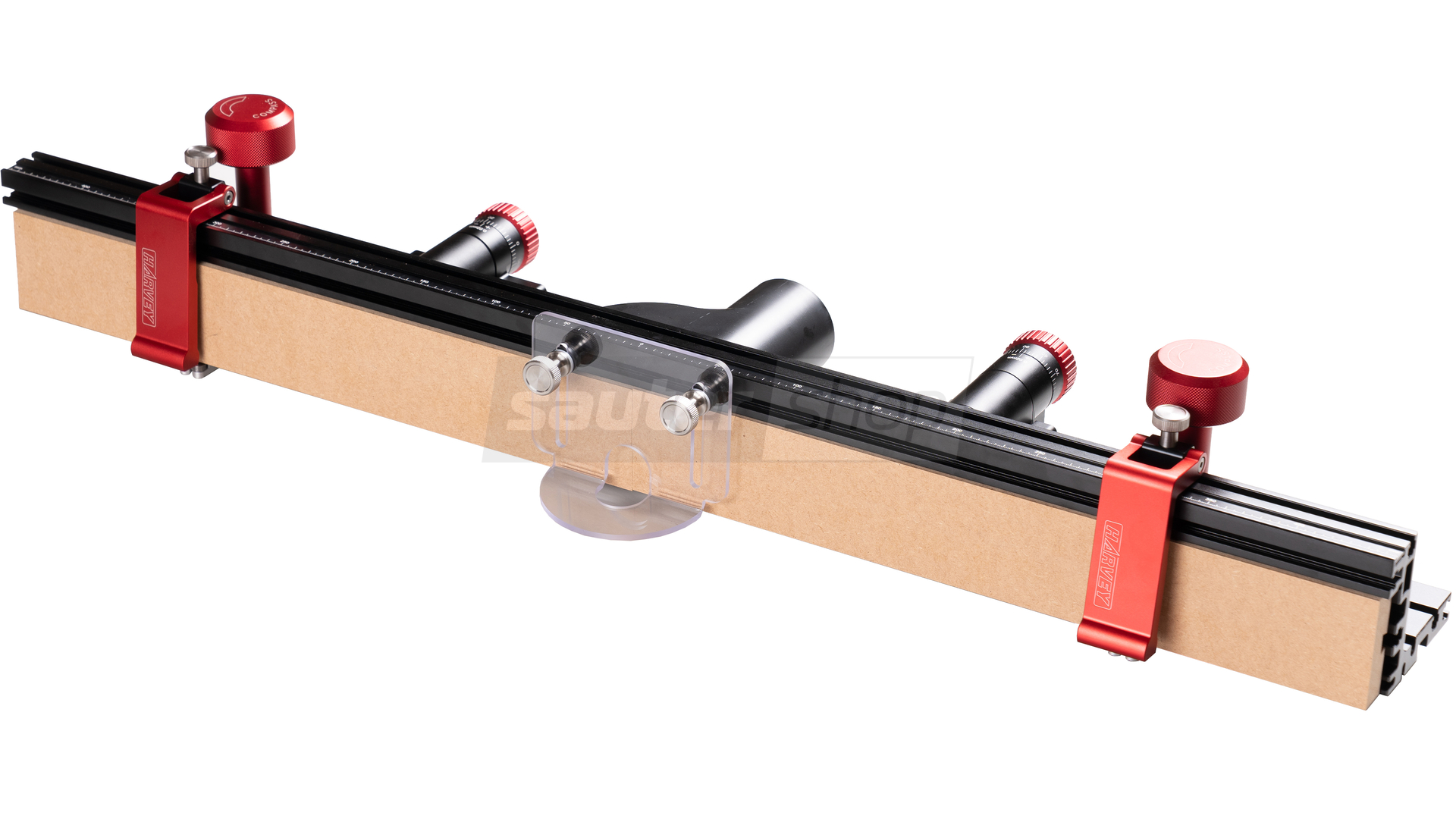

• Harvey Fräsanschlag RF-36-M:
  • Maße Anschlag: 915 x 113,5 x 91 mm
  • Maße Anschlagbacken: 450 x 67 mm
  • Max. Einstellweg Anschlagbacken: 178 mm
  • Einstellweg Feineinstellung Anschlag: 12,7 mm
  • Einstellweg Feineinstellung Abnahmebacke: 6,35 mm
  • Skalierung: metrisch
  • Feineinstellung Anschlag: 0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
  • Feineinstellung Abnahmebacke: 0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
  • Ø Absaugstutzen außen: 63,5 mm
  • Ø Absaugstutzen innen: 57,5 mm
  • Kompatibel - nur mit der Harvey Frästischplatte Stahl RT-800
  • Gewicht: 9 kg

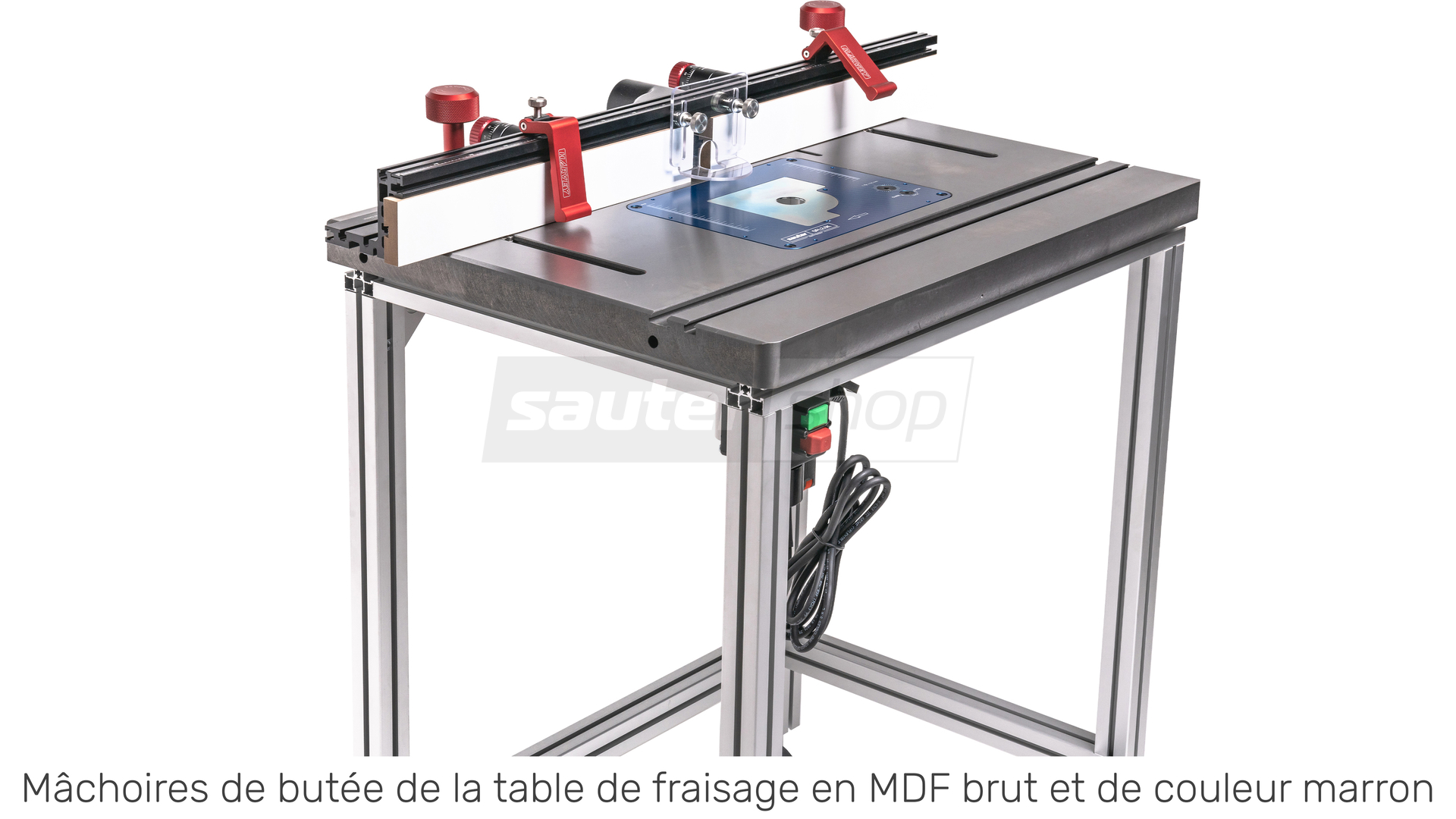

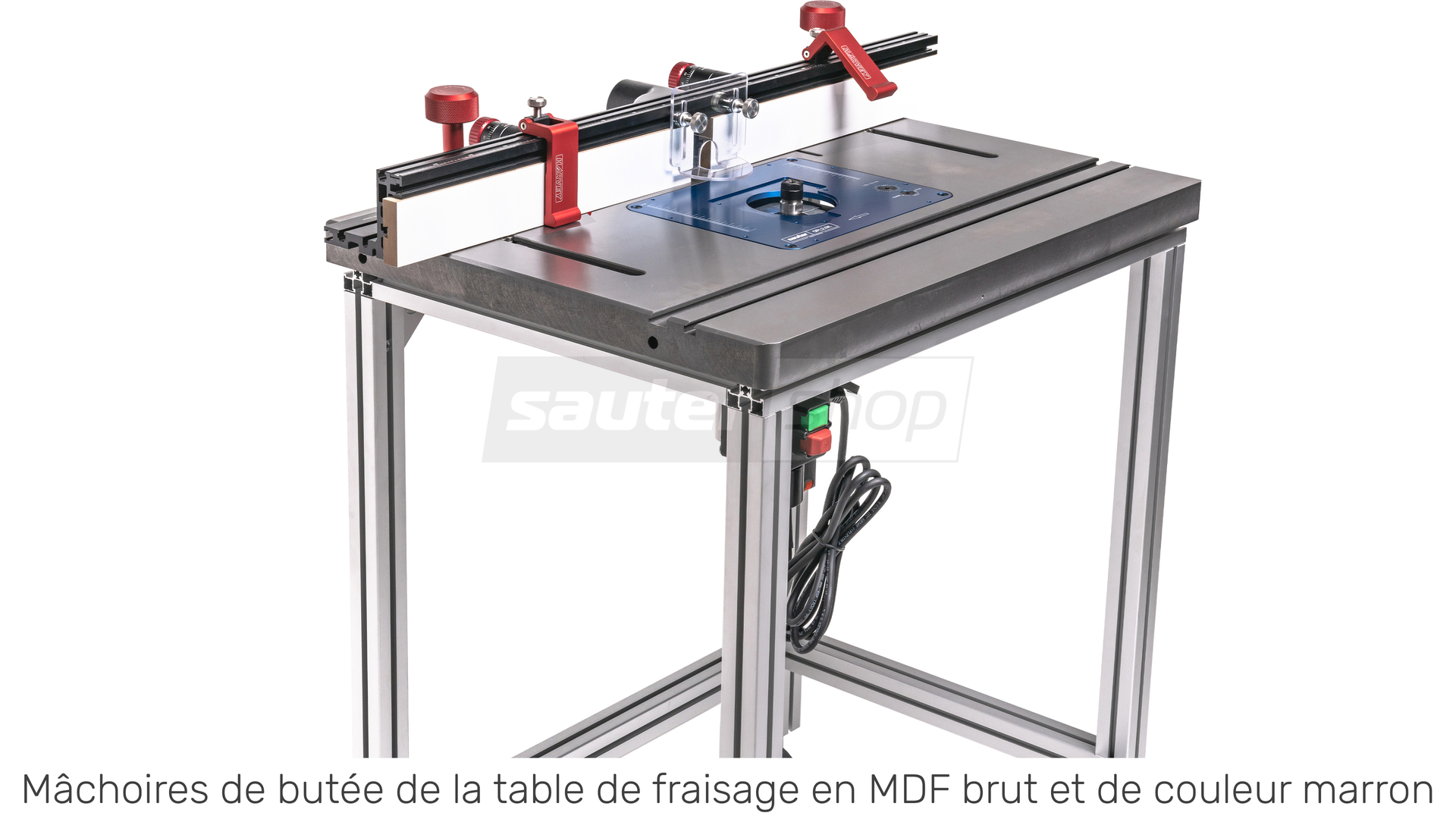

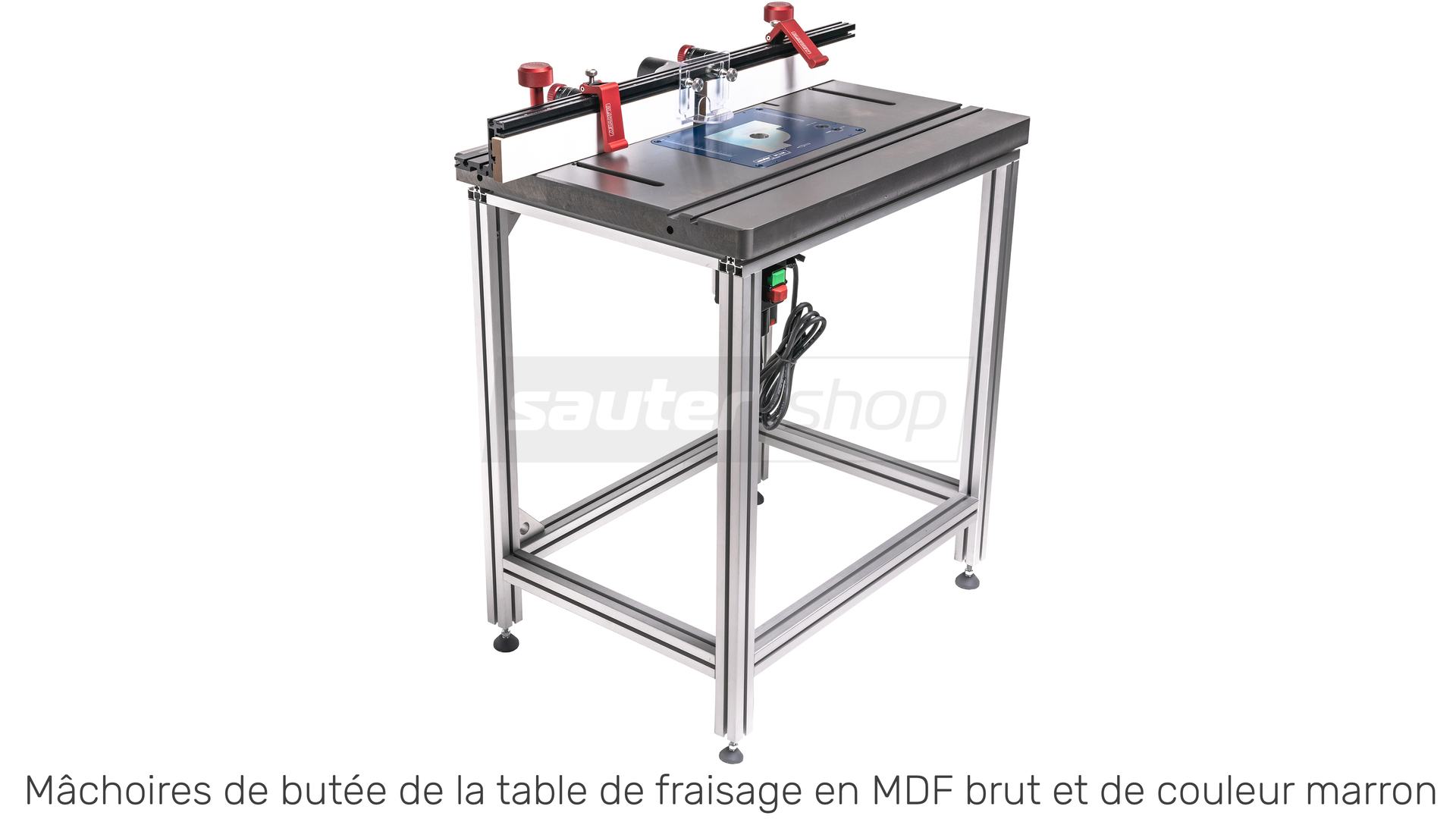

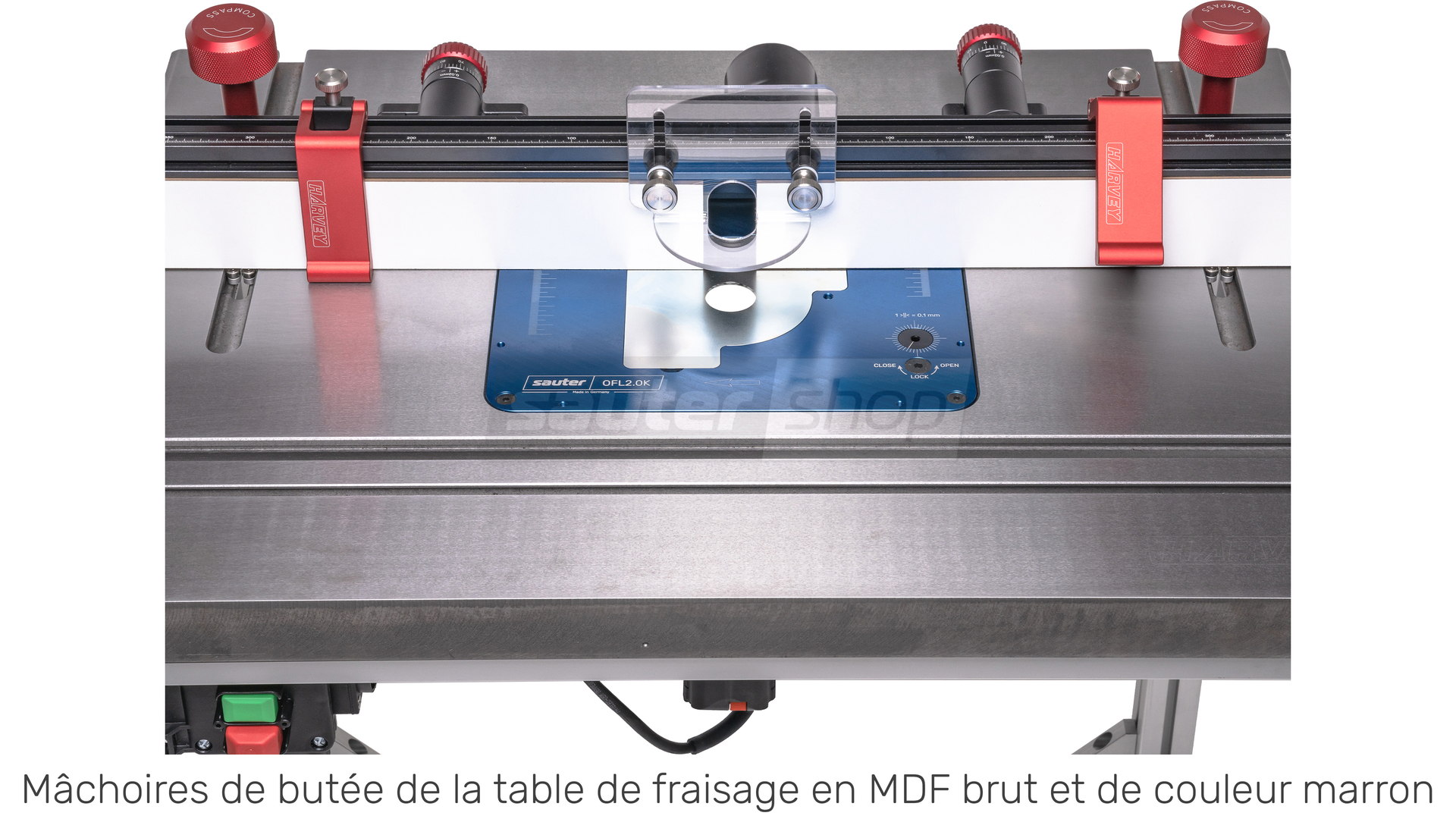

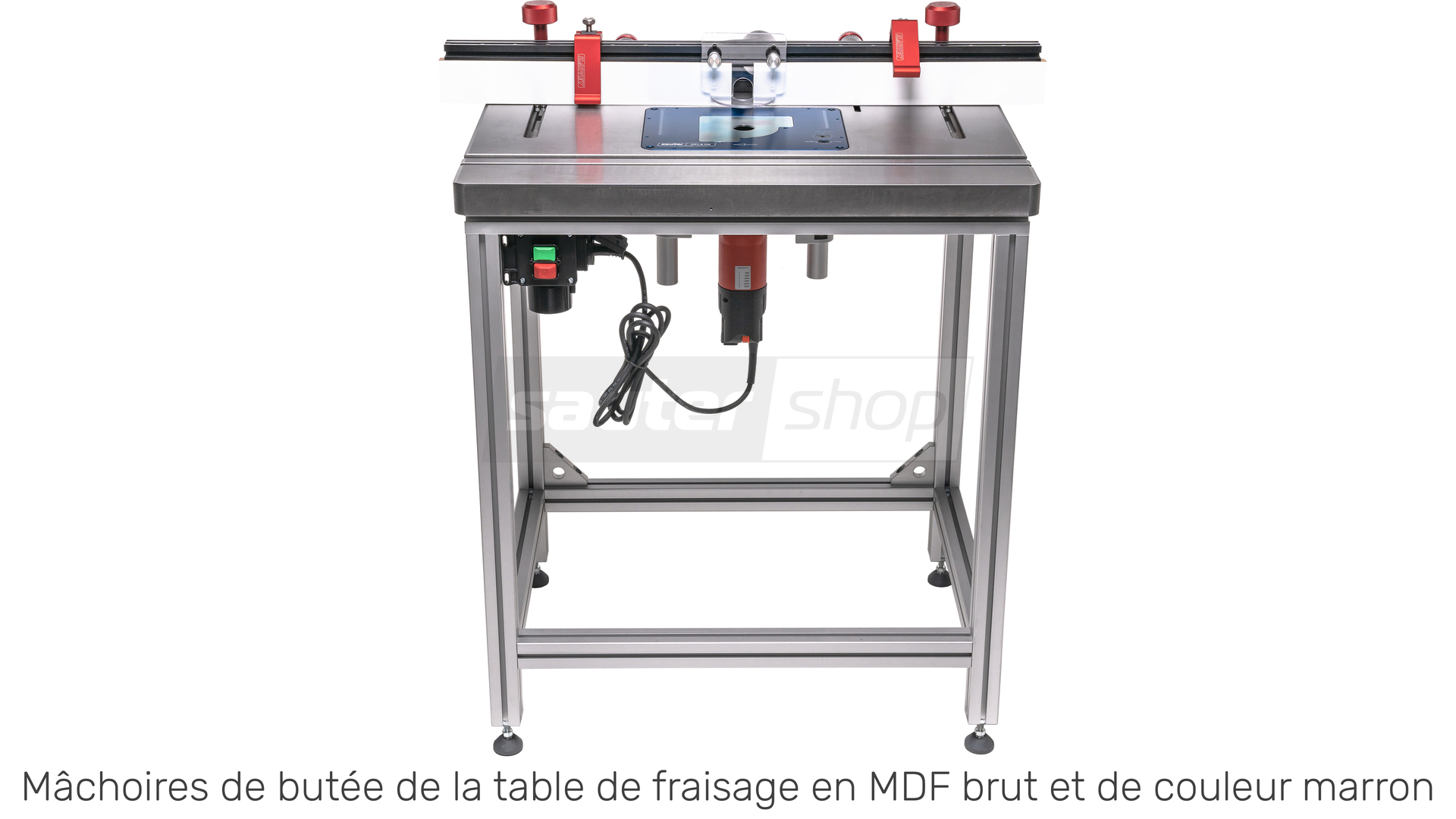

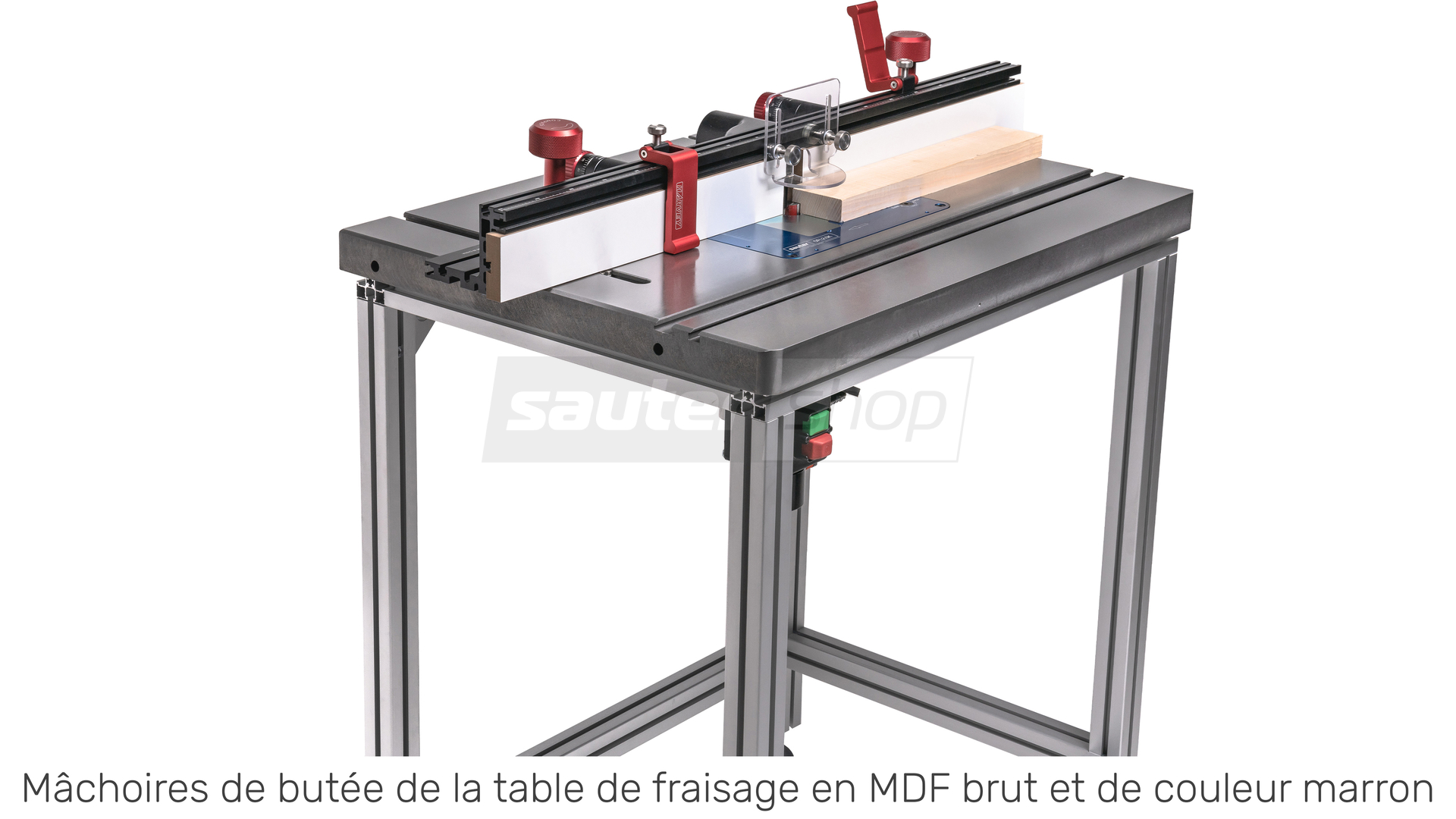

  • Auslieferung beider Anschlagbacken erfolgt in MDF roh (braun)
• sauter Untergestell für Harvey Frästischplatte:
  • Größe: 775 x 565 x 890 mm
  • Profil: 45 x 45 mm
  • alle vier Seiten genutet
  • Sehr hohe Belastbarkeit
  • Eloxierte Oberfläche für bessere Gleitfähigkeiten und schönere Optik
• sauter Oberfräsenlift FML-BR-K für Fräsmotoren:
  • Maß Einlegeplatte: 298 x 235 x 9 mm
  • Eckenradius Einlegeplatte: 19,05 mm (3/4")
  • Höheneinstellweg/Umdrehung: 2 mm
  • Max. Einstellweg: 100 mm
  • Höhe Fräslift (max. ausgefahren): 240mm
  • Max. Fräserdurchmesser: 86 mm
  • Gewicht: ca. 4 kg
    • Spannhals Ø / Toleranzen des Fräsmotors: 43 mm / -0,135 + 0,015
    • Erforderliche Spannhöhe des Fräsmotors: 20 mm
    • Max. Gewicht des Fräsmotors: 5 kg
• Suhner Fräsmotor UAK 30 RF SPZ12:
  • Aufnahmeleistung: 1.530 Watt
  • Drehzahl stufenlos regelbar: 3.500 - 30.000 U/min
  • Drehmoment: 0,4 Nm
  • Spannung: 230 Volt / 50 Hz
  • Schalldruckpegel: 86 dB, K = 3 dB (Werte entsprechen dem Schalldruckpegel bei maximaler Drehlaufzahl)
  • inkl. Spannzange: 8 mm
    --> weitere Spannzangen separat zu erwerben.
  • Spannzangenaufnahme bis 12,7 mm (1/2") möglich
  • Gewicht: 2,85 kg
• Sicherheitsschalter für Frästische:
  • Schutzklasse: IP54
  • Betriebsstrom IE: 13,5 A/250 V
  • Universelle Steuerspannung UC: 230 V/50 Hz
  • Gebrauchskategorie AC3: 3 kW

Eigenschaften und Vorteile

• Die Frästisch-Kombination Harvey PRO: Erlesene Frästisch-Komponenten aus dem Hause Harvey auf Spitzenniveau. Gusseiserne Frästischplatte, Fräsanschlag der Extraklasse mit absolut präziser Feineinstellung.
• Das Topping: Der sauter Fräslift FML-BR-K für eine exakte Höheneinstellung und der Fräsmotor von Suhner UAK 30 RF SPZ12 für durchzugskräftiges Arbeiten.

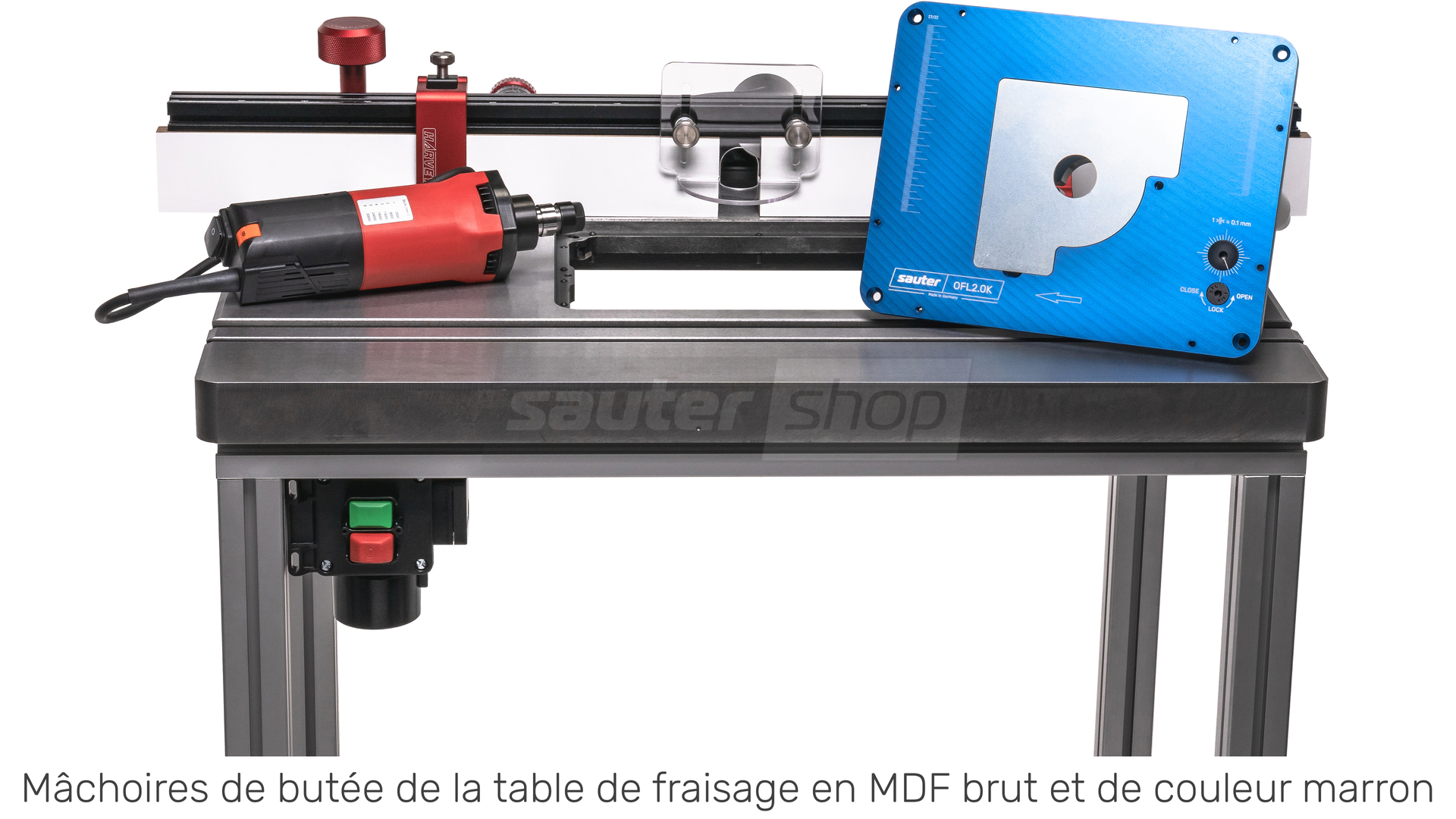

Lieferumfang

• 1x Harvey Frästischplatte Gusseisen RT-800
• 1x Harvey Fräsanschlag RF-36-M
• 1x sauter Untergestell für Harvey Frästischplatte
• 1x sauter Oberfräsenlift FML-BR-K
• 1x Suhner Fräsmotor UAK 30 RF SPZ12
• 1x Sicherheitsschalter für Frästische
• 1x Anbau-Kit für Sicherheitsschalter
