Milescraft EuroHingeJig
Lieferung in 1-2 Werktagen
29,99 €

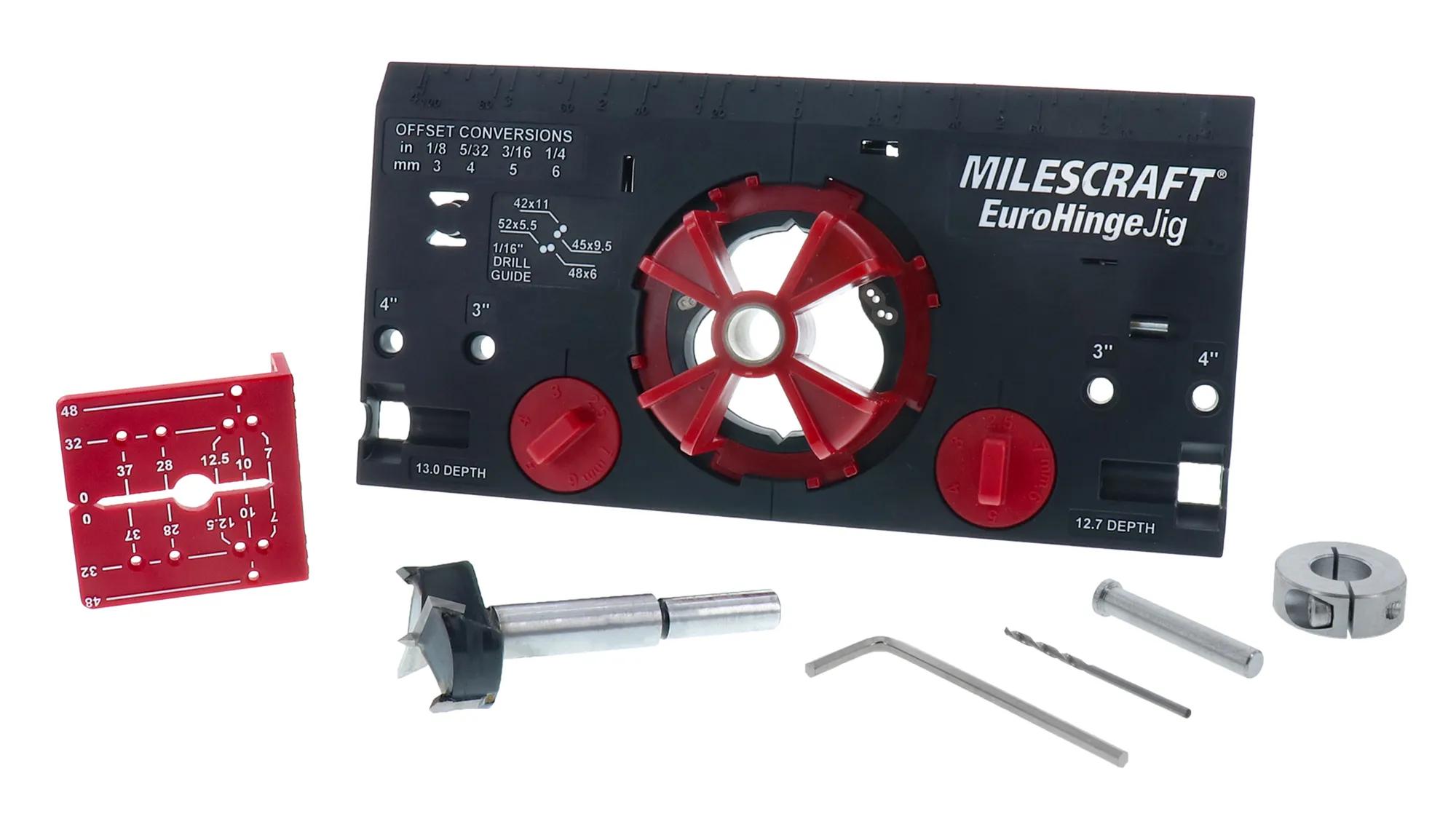

- 1x Milescraft EuroHingeJig
- 1x Scharniermarkierungslehre
- 1x 1/16-Zoll-Vorbohrer
- 1x 3-mm-Inbusschlüssel
Milescraft Inc.
1331 Davis Rd. 60123 Elgin, IL USA
info@milescraft.com
sauter GmbH
Arzbergerstraße 4 82211 Herrsching a.Ammersee Germany
info@sautershop.de
https://www.sautershop.de
MILESCRAFT EUROHINGEJIG
Bohrschablone zum Erstellen von Scharnieren

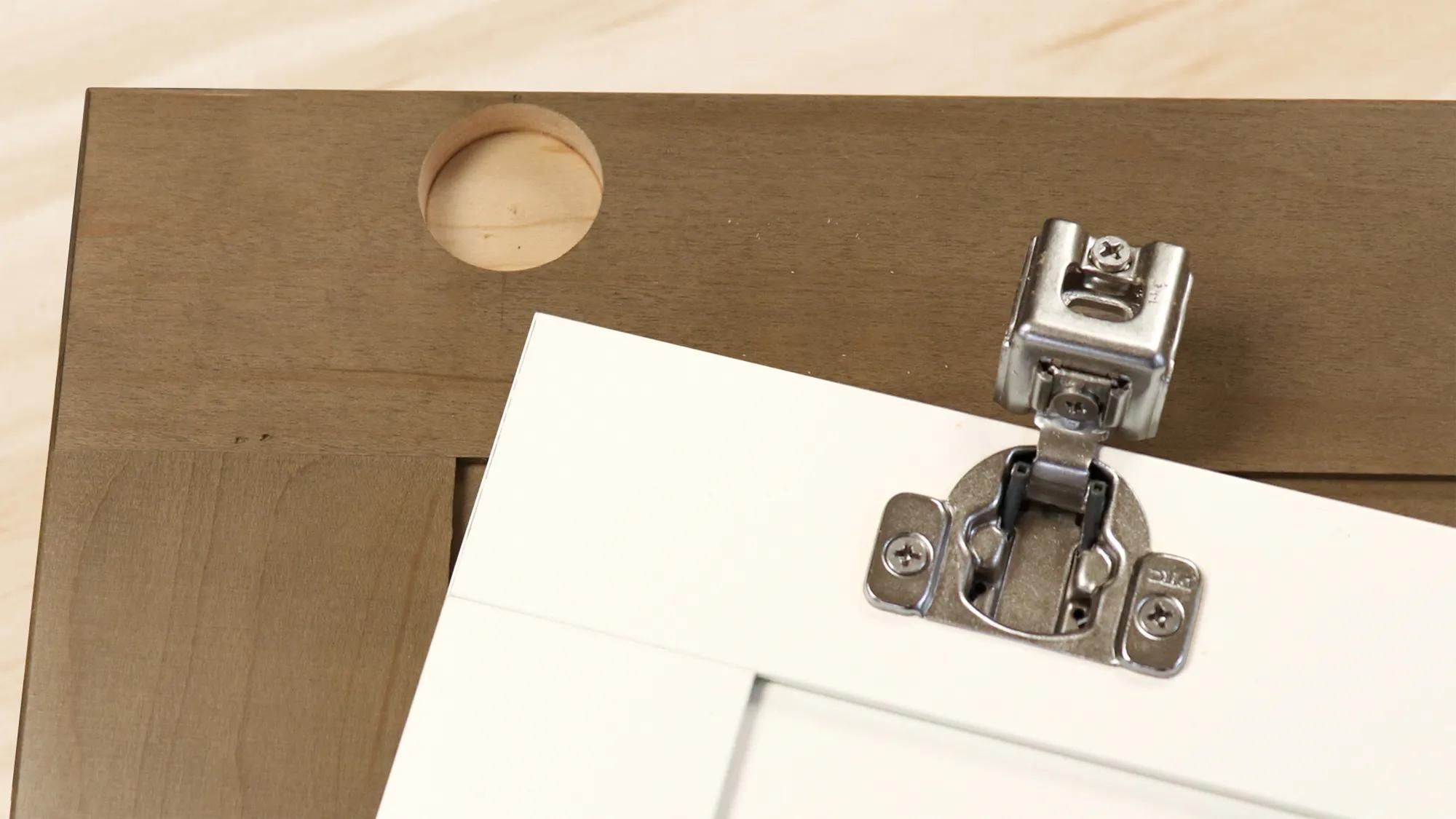

Mit dem Milescraft® EuroHingeJig™ gehört das Rätselraten bei der Montage von verdeckten Scharnieren im europäischen Stil der Vergangenheit an. Die selbstausrichtende Schablone eignet sich für rahmenlose Schränke und Schränke mit Frontrahmen und verfügt über Einstellungen für alle gängigen Scharniertypen und Becherpositionen. Sie verfügt sogar über eine Funktion, die Ihnen beim Positionieren und Montieren Ihrer Tür am Schrank hilft.
Technische Daten
-
Randabstände
2,5/3/4/5/6/7 mm
-
Bohrer-Ø
35 mm
-
Tiefenanschlag
3/8"
-
Positionierungspin
3", 4"
-
Schaft-Ø
3/8" rund
-
Tiefeneinstellung
12,7 mm und 13 mm
Eigenschaften & Vorteile

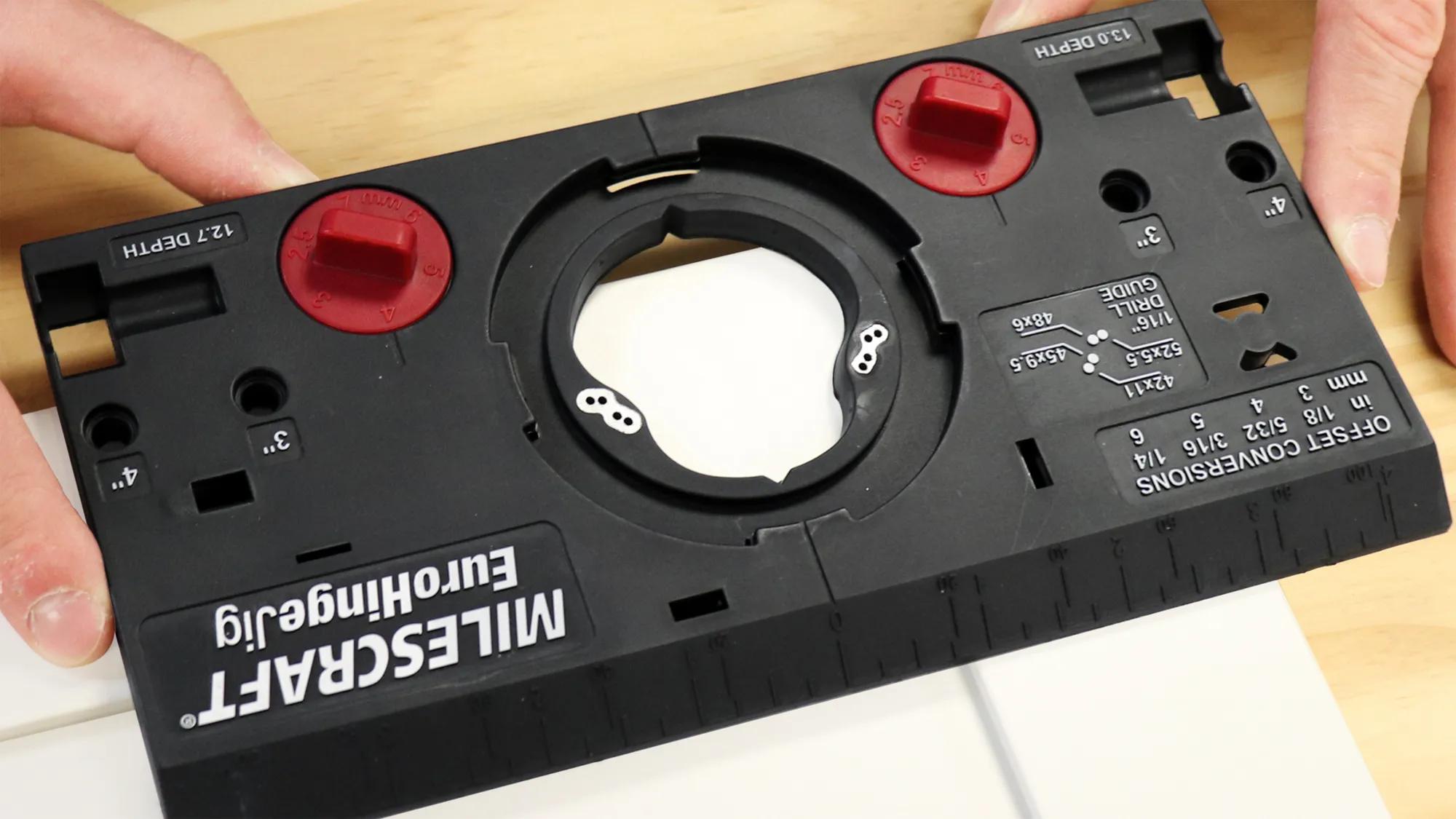

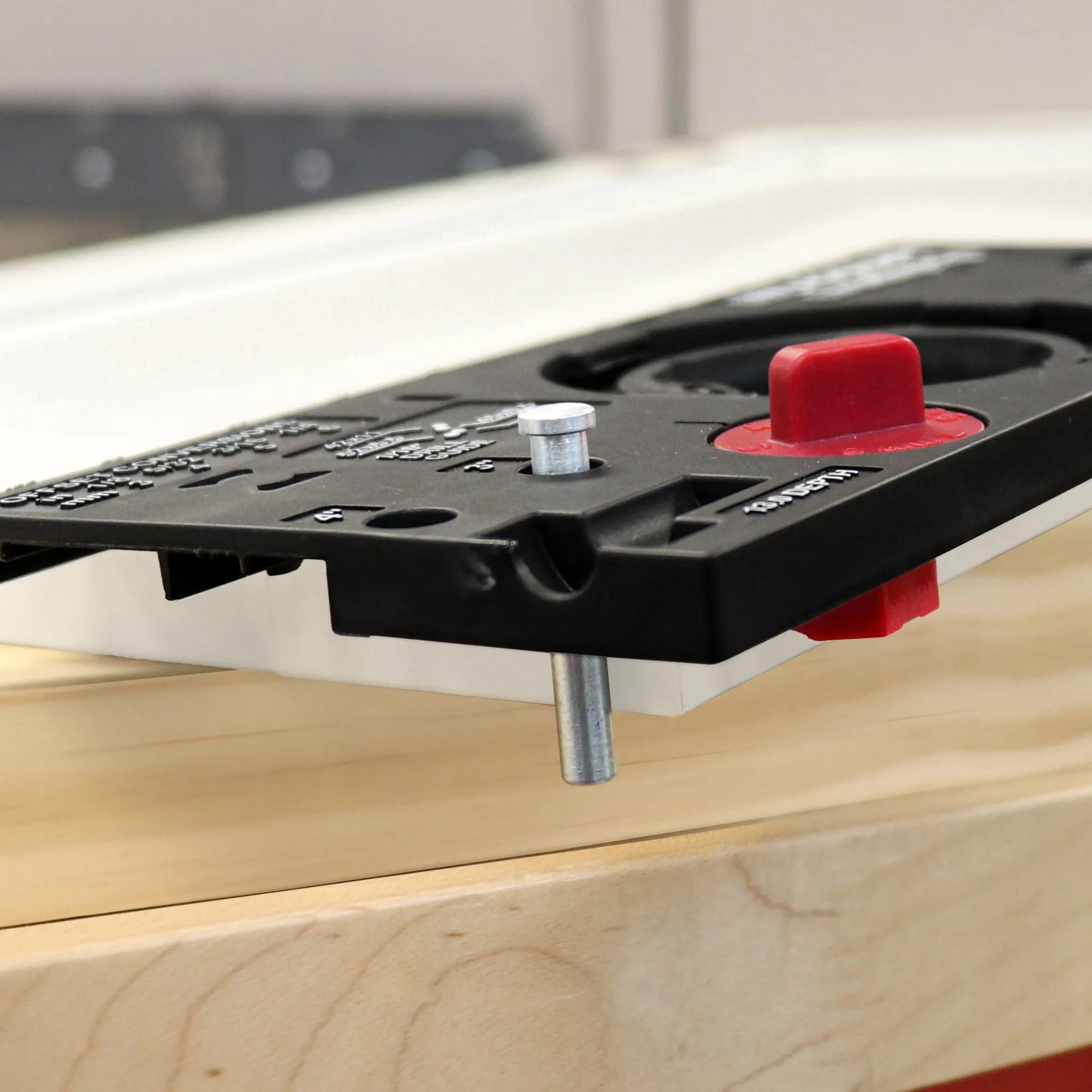

- Zwei Kantenausrichtungsknöpfe positionieren das Scharnierloch vom Rand der Tür aus, während der Kantenfixierstift den Abstand von oben/unten festlegt.

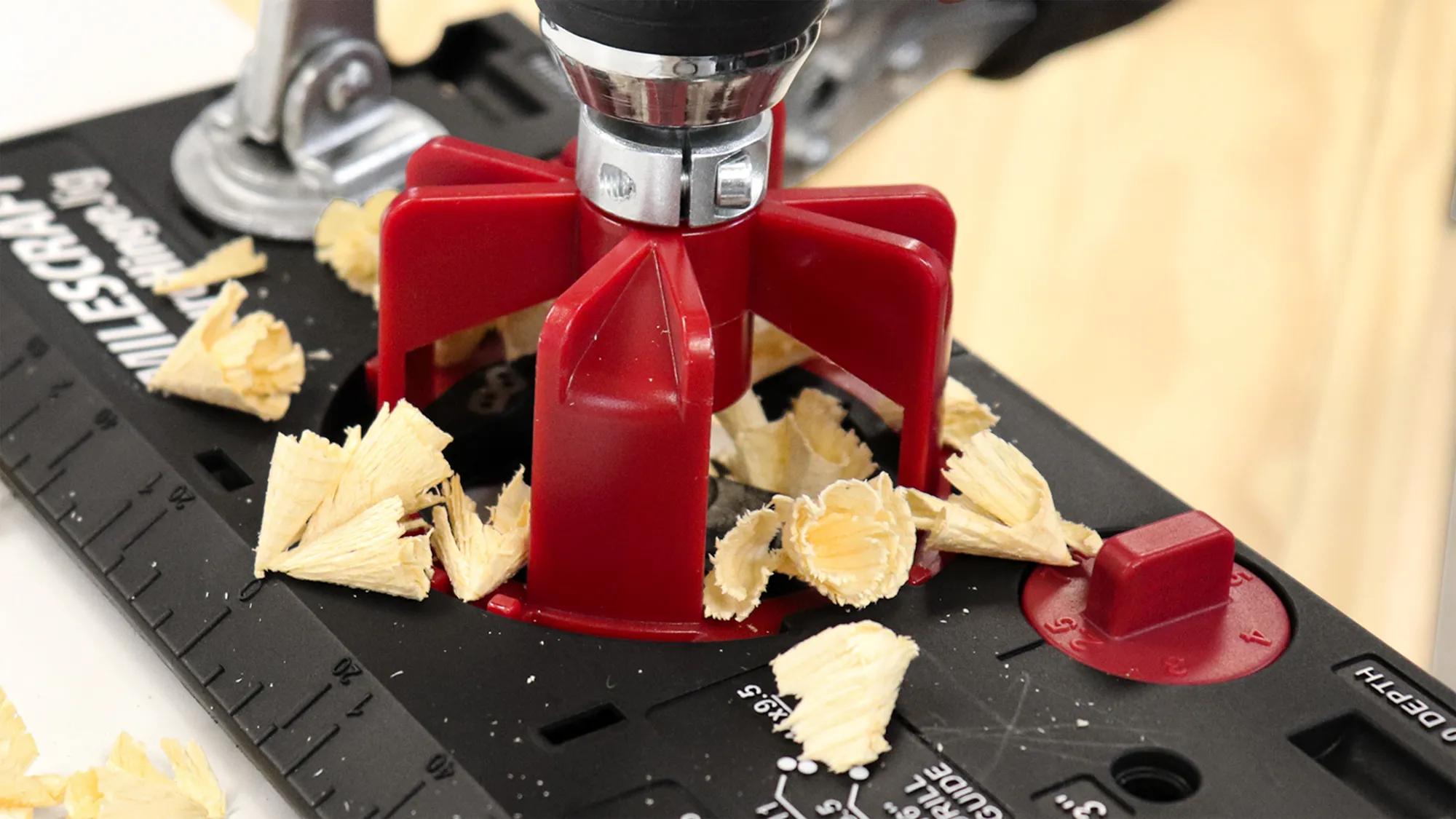

- Die Bohrführung mit Metallbuchse rastet in der Vorrichtung ein und sorgt für ein perfekt gerades Scharnierloch.
- Mit den im Körper der Vorrichtung integrierten Führungsbuchsen können Sie Vorbohrungen an vier gängigen Stellen vornehmen, um sicherzustellen, dass die Scharniere gerade sind und die Tür richtig schließt.
- Mit den integrierten Tiefeneinstellvorrichtungen können Sie die Tiefe der Scharnierlochbohrung ganz einfach mit dem mitgelieferten 35-mm-Hochgeschwindigkeitsstahlbohrer einstellen.

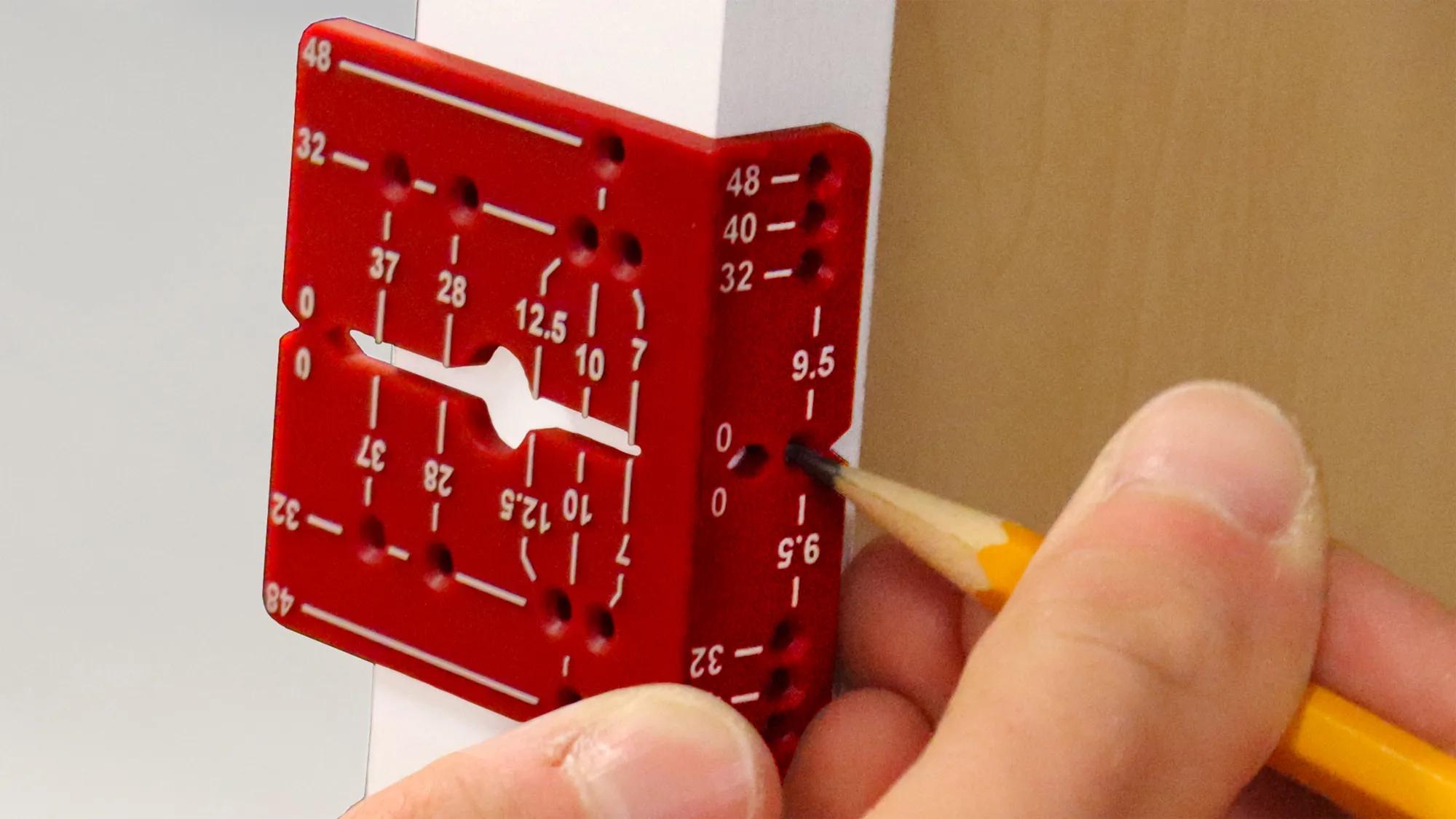

- Die Scharniermarkierungsführung lässt sich von der Unterseite der Vorrichtung abnehmen und ermöglicht es Ihnen, die Mittellinien und die Scharnierposition auf die Schrankwand oder den Rahmen zu übertragen und zu markieren.
