Harvey BIG EYE B-70 Bandsägen-Schnittanschlag (Metric)

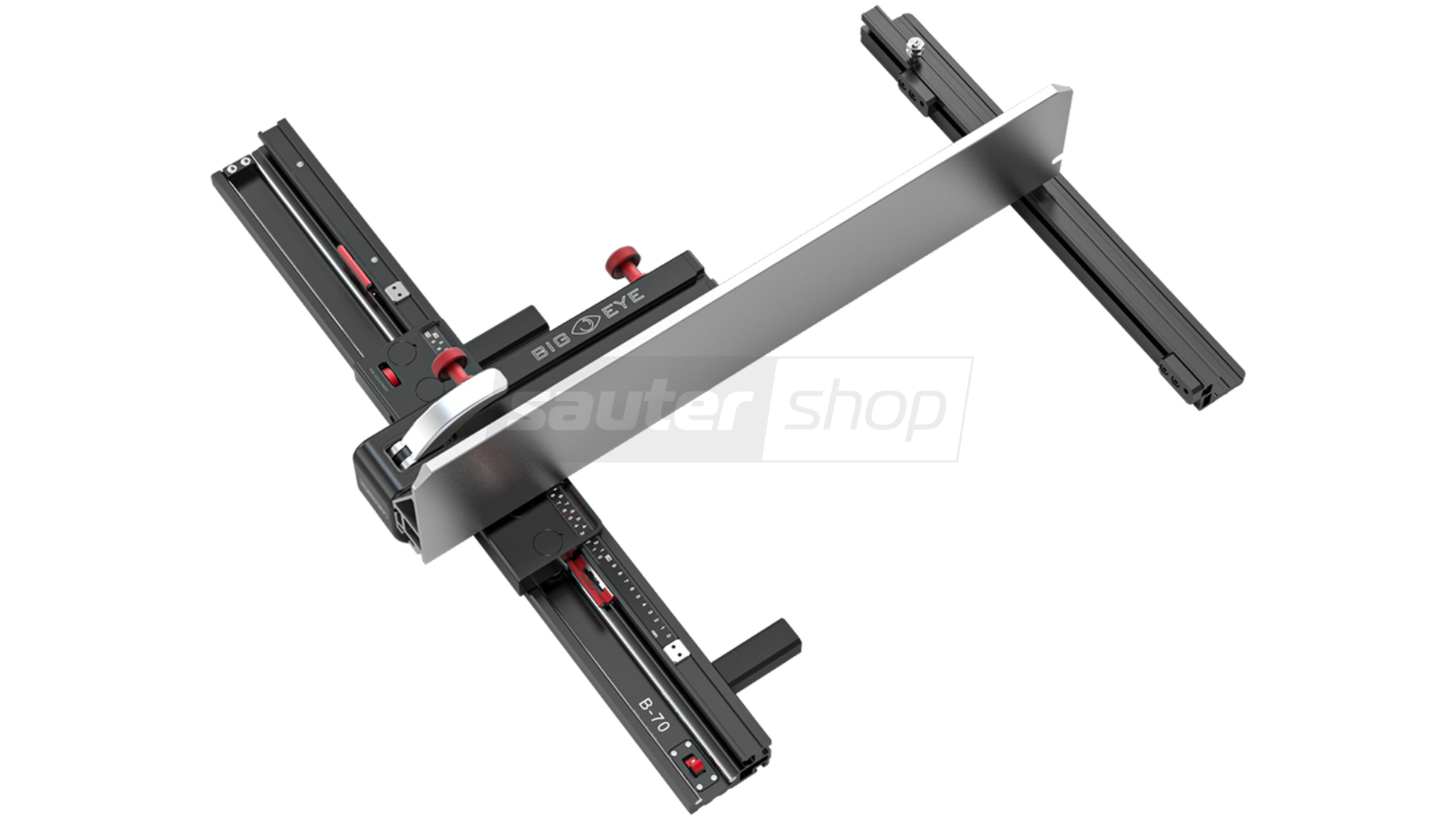

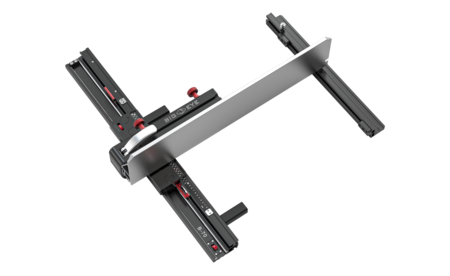

Harvey BIG EYE B-70 Bandsägen-Schnittanschlag

Eine Bandsäge ist für jede Holzwerkstatt unverzichtbar, doch herkömmlichen Schnittanschlägen mangelt es oft an Stabilität und Winkeltreue, neigen zu Ausrichtungsabweichungen, gleiten nicht sauber und erfordern ständiges Nachjustieren – was die Schnittqualität und Präzision beeinträchtigt und das volle Potenzial der Maschine einschränkt.

Der Big Eye B-70 Bandsägen-Schnittanschlag wurde entwickelt, um genau das zu verändern. Der Big Eye B-70 Bandsägen-Schnittanschlag ist eine Adaption unseres preisgekrönten Tischkreissägen-Schnittanschlagsystems – des BIG EYE B-36/52 Schnittanschlagsystems.

Technische Daten

• Genauigkeit & Mechanik:
  • Bewegungsgenauigkeit: ca. ± 0,15 mm über den gesamten Verfahrweg
  • Führungssystem:
  • 2 gehärtete Stahlführungen

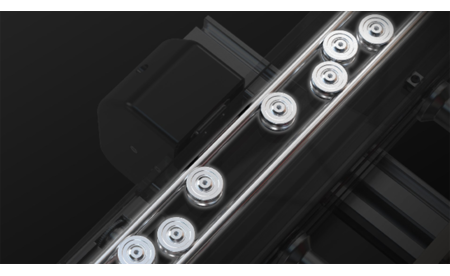

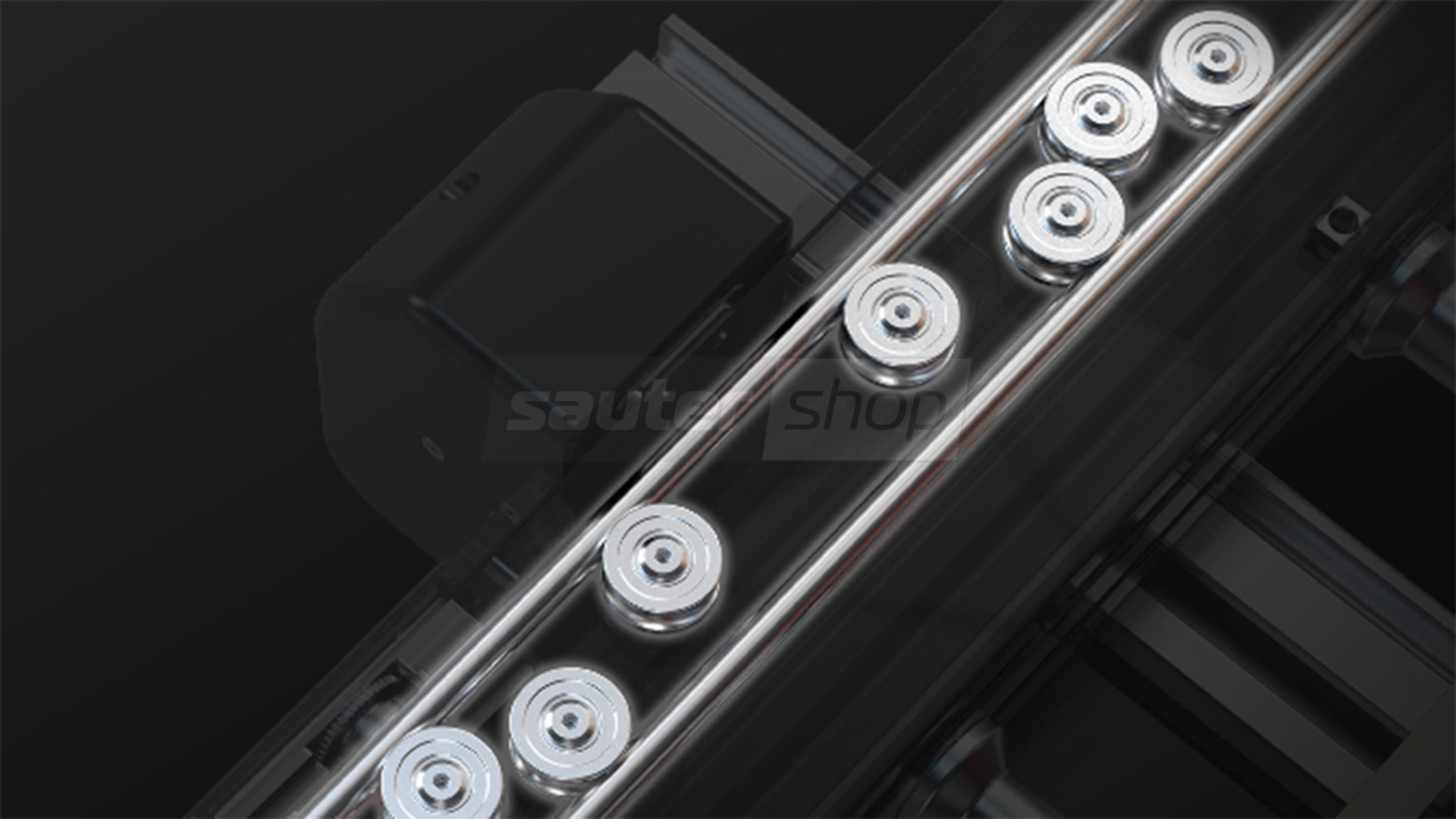

  • 8 Präzisionslager (4 fix, 4 einstellbar)

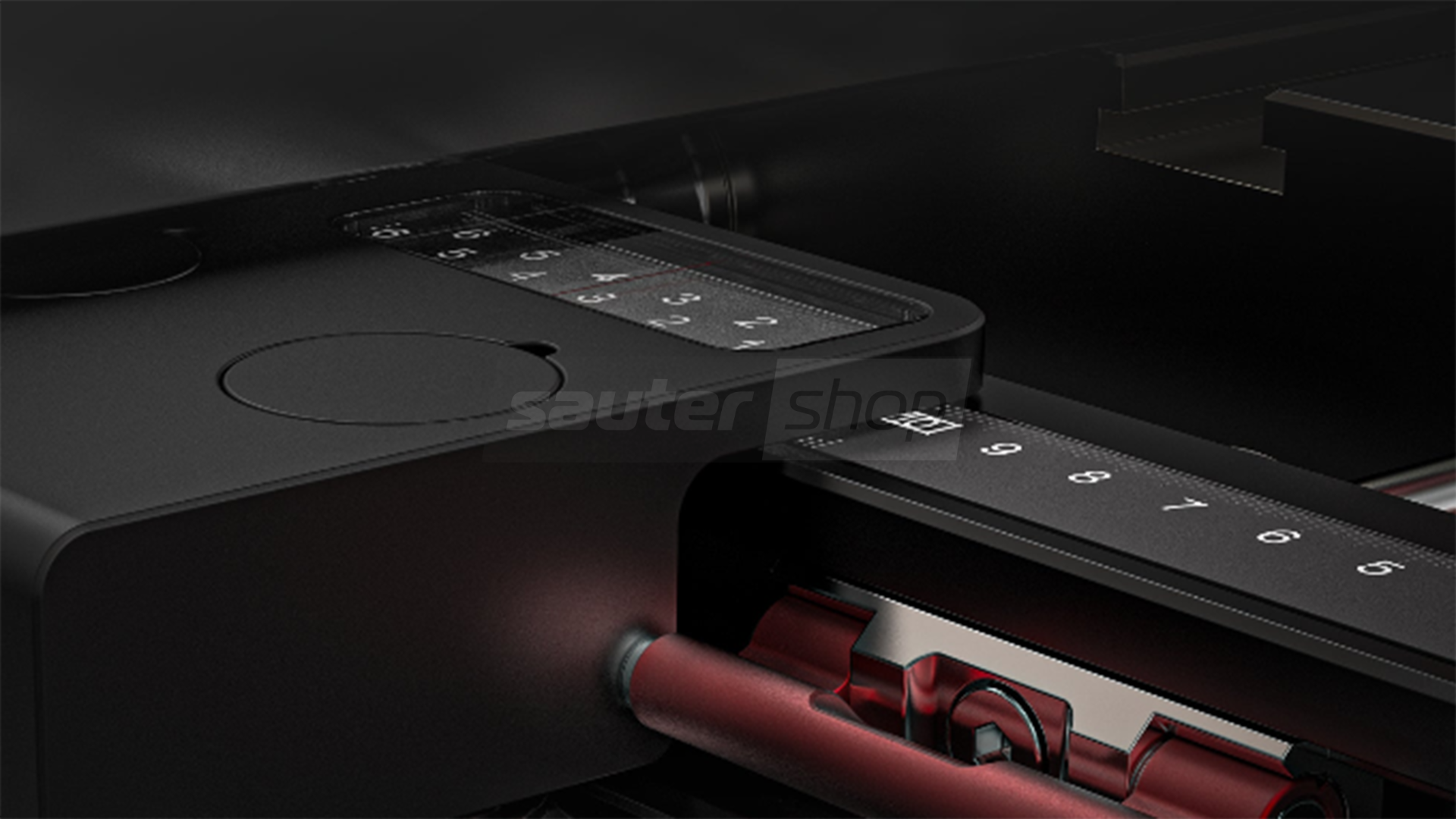

• Skala & Anzeige:
  • Skalenauflösung:
  • Metrisch: 1 mm
  • Imperial: 1/32″
  • Sichtfenster: K9-Kristallglas mit ca. 92 % Lichtdurchlässigkeit
• Kompatibilität / Einbaumaße:
  • Mindestabstand Tischvorderkante zur Säulenstruktur: ≥ 140 mm
  • Maximale Tischbreite: 550 mm
  • Länge der Frontschiene: ca. 845 mm
• Konstruktion & Materialien:
  • CNC-gefrästes Aluminiumprofil
  • Edelstahl- und gehärtete Stahlkomponenten
  • Korrosionsbeständige Oberflächen

Eigenschaften und Vorteile

• Extrem hohe Präzision
  • Spielfreie Führung ermöglicht sehr exakte Parallelführung und minimiert Schnittabweichungen.
• Sehr ruhiger und leichter Lauf
  • Kugellager-Führung reduziert Reibung und erleichtert Positionierung des Anschlags.
• Schnelle und reproduzierbare Einstellungen

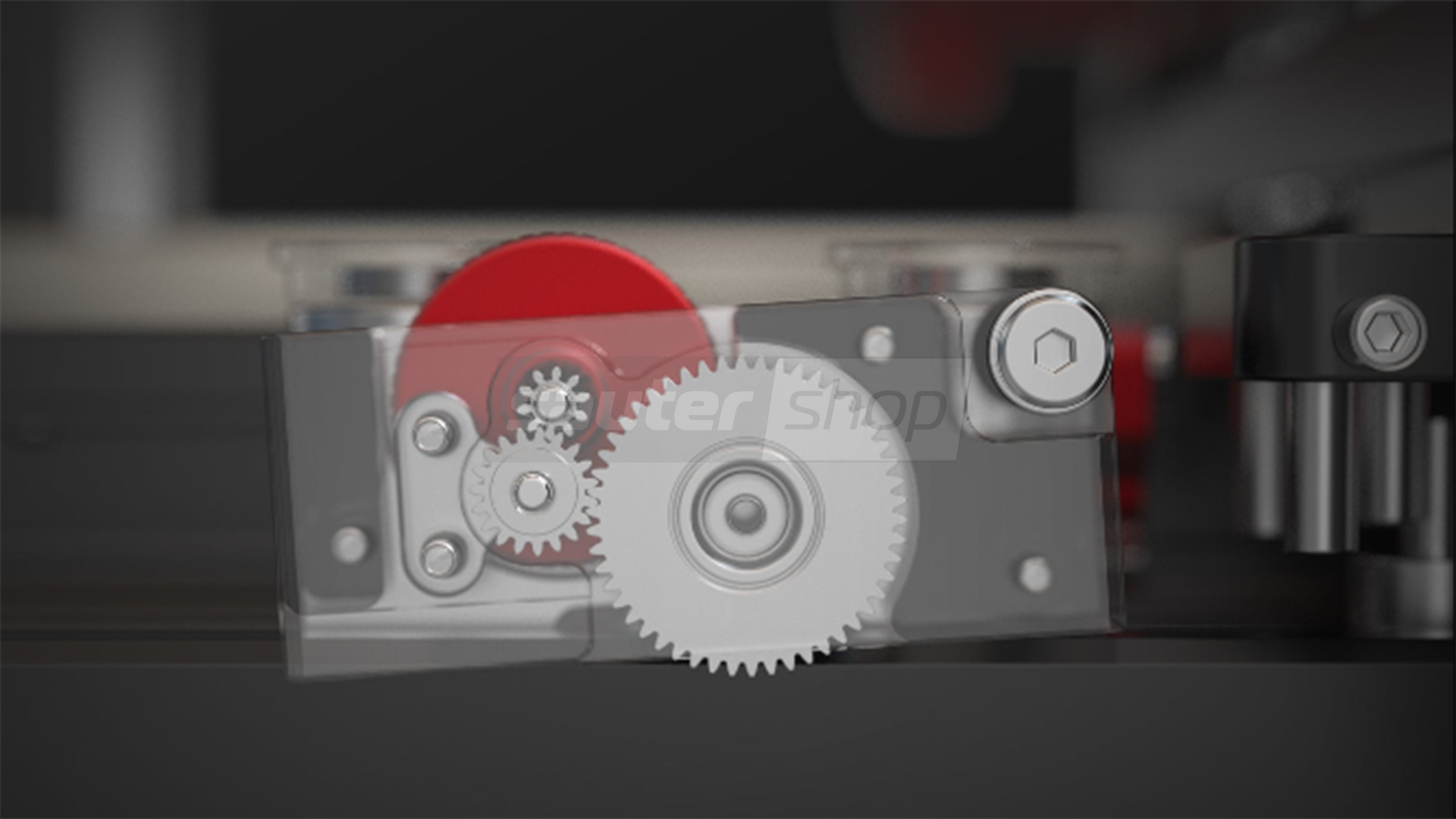

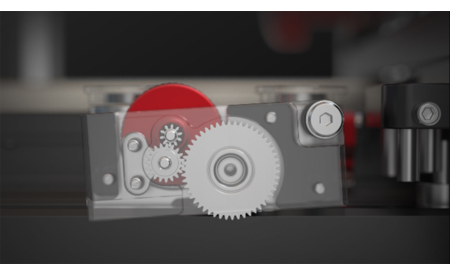

  • Mikroeinstellung und Flip-Stops erhöhen Effizienz und Seriengenauigkeit.
• Hohe Stabilität bei schweren Anwendungen
  • Besonders geeignet für Auftrennen (Resawing), Furnierschnitte und präzise Bandsägearbeiten.
• Nachrüstlösung für viele Bandsägen
  • Kann auch als Upgrade für vorhandene Maschinen eingesetzt werden.
• Langlebigkeit und Verschleißfestigkeit
  • Gehärtete Führungen und korrosionsbeständige Materialien sorgen für dauerhaft präzise Funktion.

Lieferumfang

• 1x Harvey BIG EYE B-70 Bandsägen-Schnittanschlag (Metric)

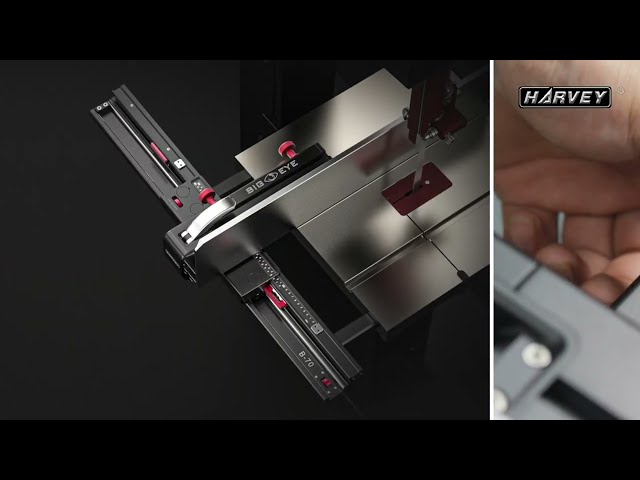

Video
