Schwenkbarer Oberfräsenlift OFL3.0

Vorführmodell | Volle Funktion

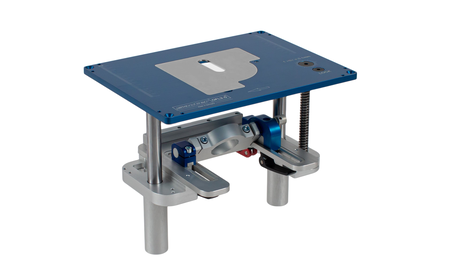

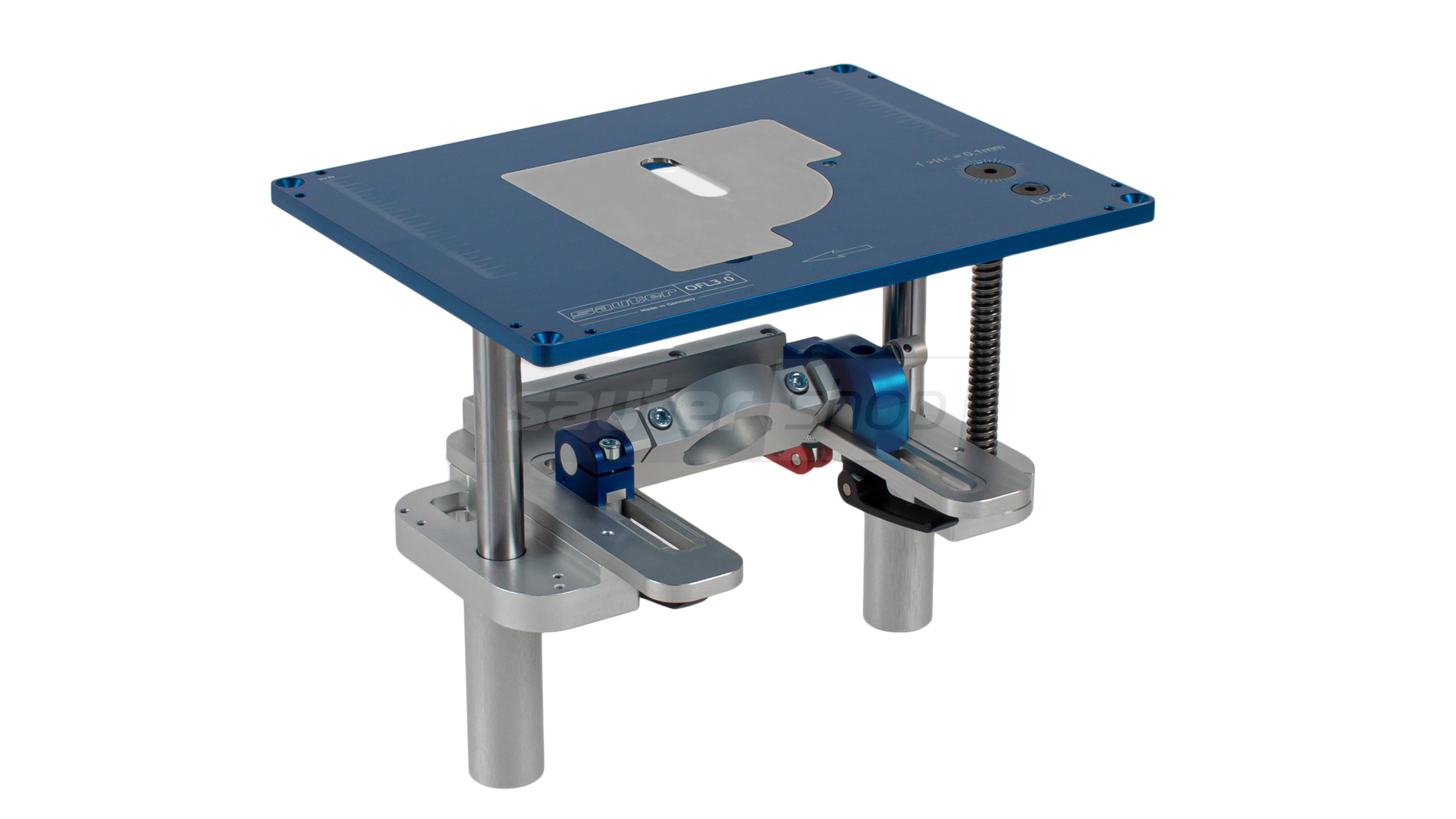

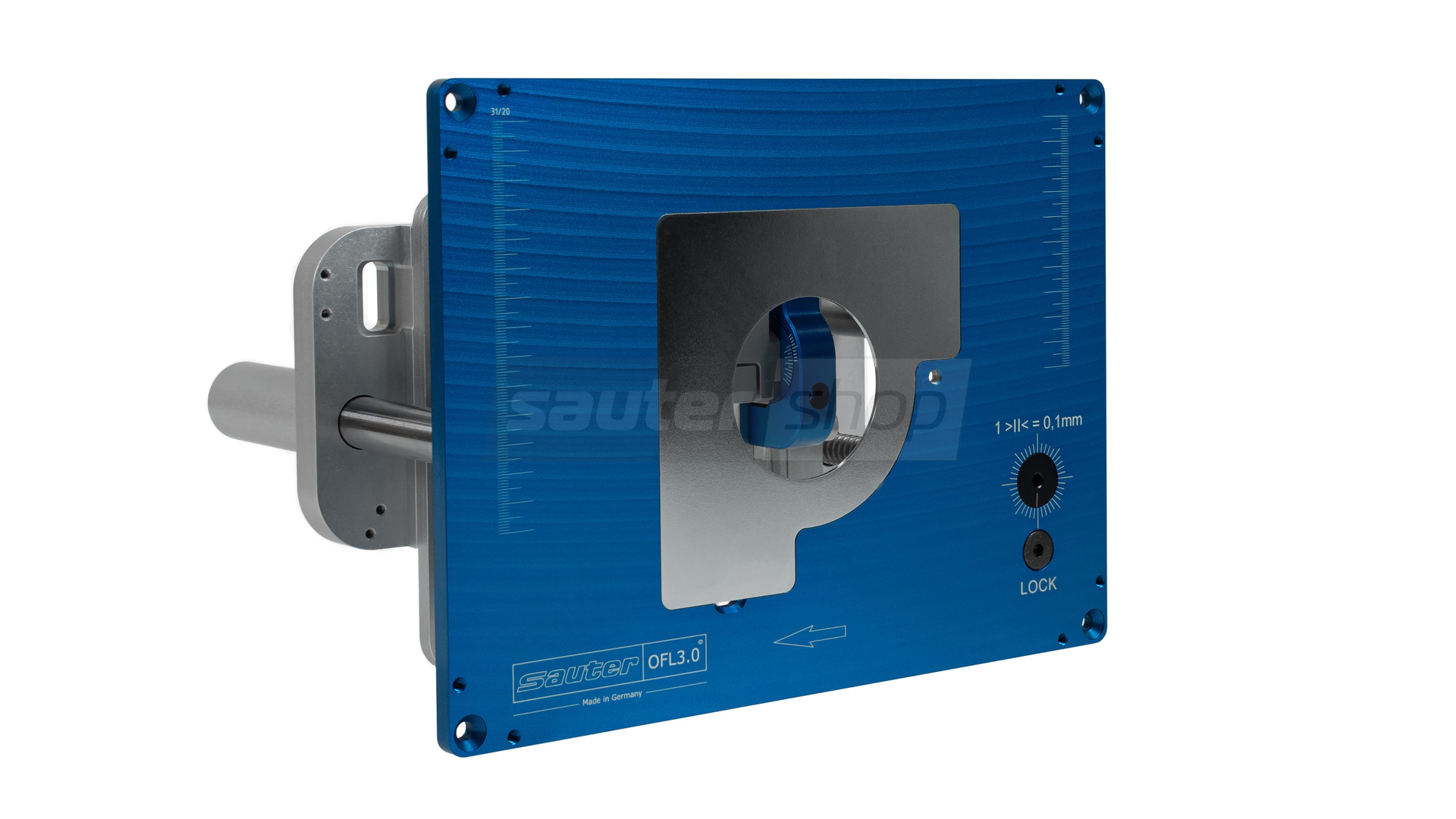

Schwenkbarer sauter Oberfräsenlift OFL3.0 für Ihren Frästisch

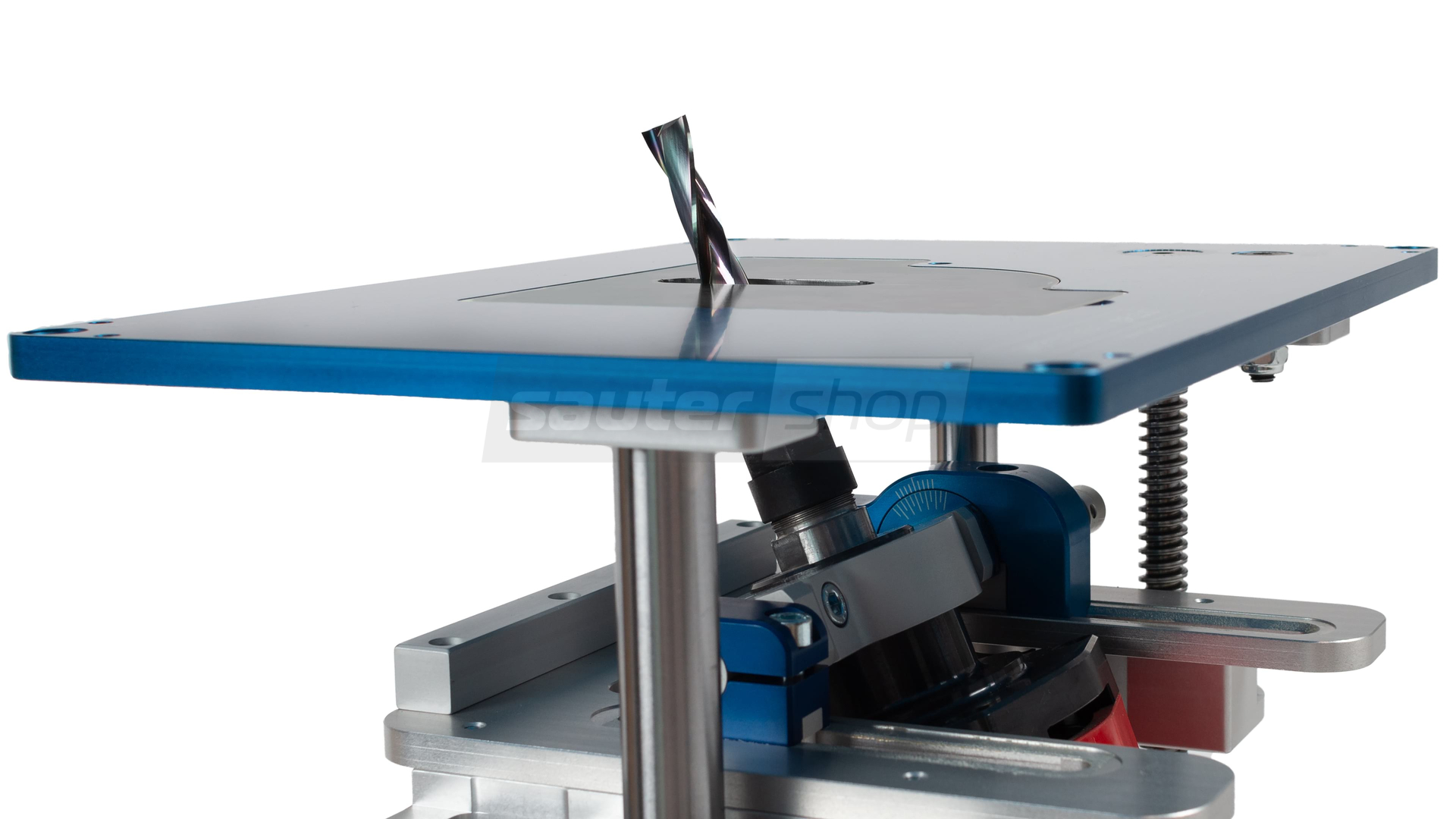

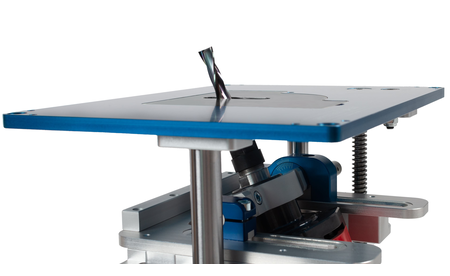

Der erste und einzige seiner Art - schwenkbarer Fräslift von -5 bis 50 Grad

Leichte optische Mängel an der Oberfläche, aber voll fiunktionstüchtig. Der OFL3.0 für Fräsmotoren mit 43er-Spannhals inklusive Schwenkmechanismus wie sie nur professionelle Tischfräsen bislang ermöglichen. Massiv und toll verarbeitet. Ideal für kleine Werkstätten oder aufgrund geringer Rüst- und Konfigurierzeiten auch bestens neben der großen Tischfräse.... - Echt Made in Germany!

Warum dieser Fräslift?

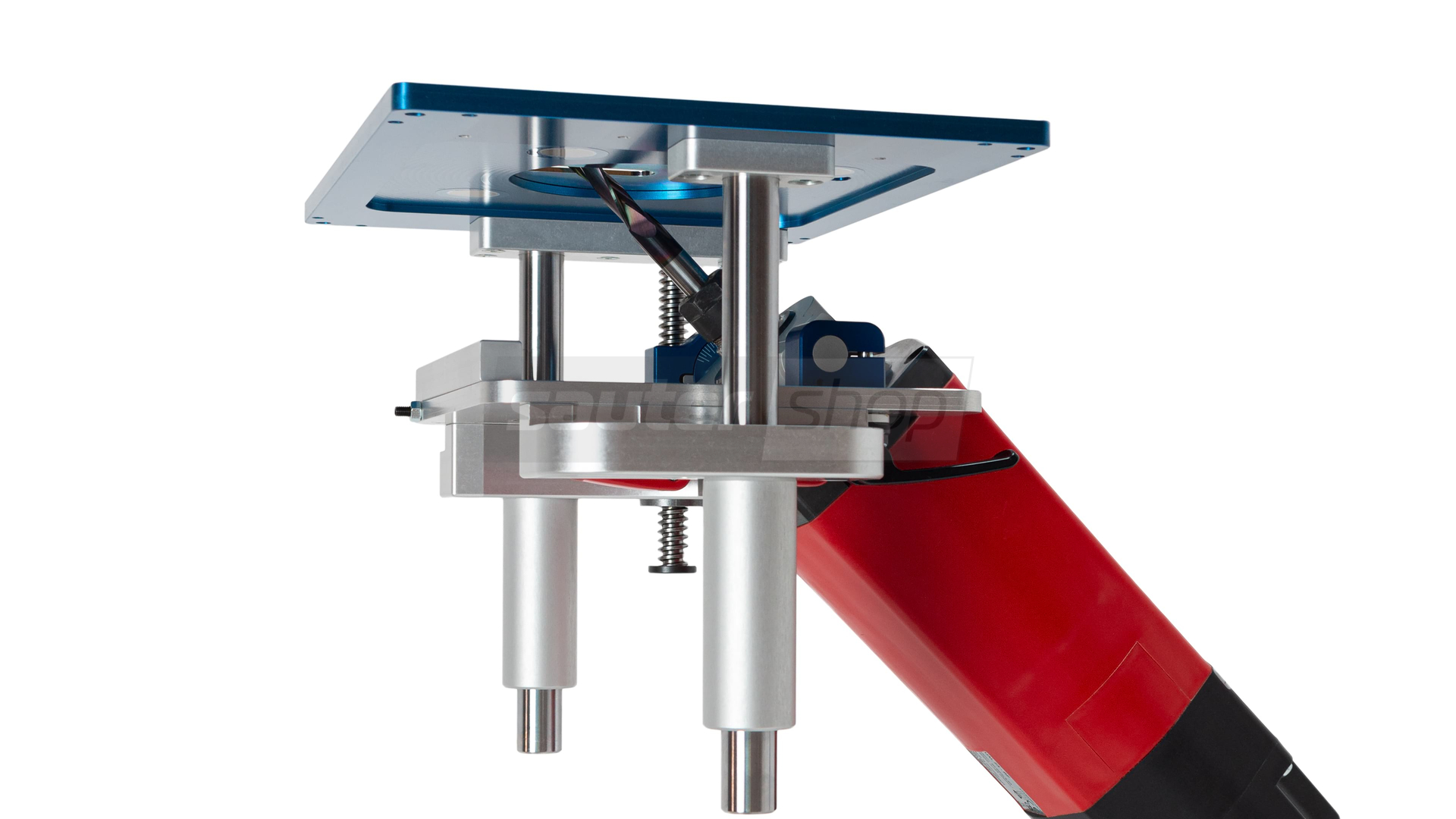

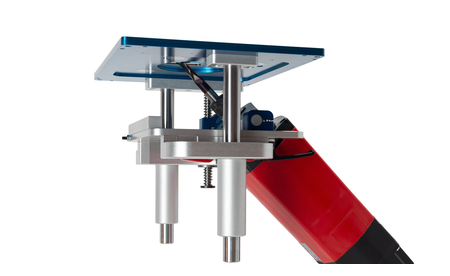

• Schwenkbar von -5 bis 50°
• Klassische Rastpunkte 22,5°, 30°, 45° und 90°
• Kein Frästiefenverlust!
• Einfachster Fräserwechsel dank nach oben herausschauender Frässpindel und Spannzangenfutter!
• Unzählige Fräsmöglichkeiten - Nuten, Falzen, Fasen, Gehrungsschnitte, uvm. - alles mit nur 1 Nutfräser!

Einfachste Bedienung des Oberfräsenlifts

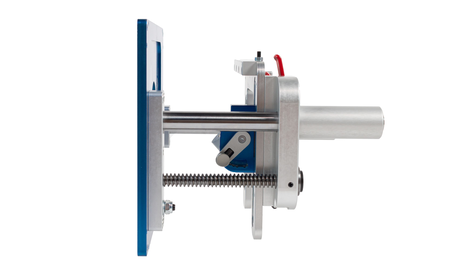

• Höhenverstellung über Drehgriff oberhalb.
• Winkelarretierung über einen Hebel unterhalb.
• Zentrierung im Langloch mittels zweier Hebel ebenfalls unterhalb.
• Und los geht's.

-----------------------------------

Technische Daten

• Maß Einlegeplatte: 306 x 229 x 9 mm
• Eckenradius Einlegeplatte: 6 mm
• Höheneinstellweg/Umdrehung: 4 mm
• Max. Einstellweg: 101 mm
• Max. Fräserdurchmesser: 55 mm
• Gewicht: ca. 5 kg

Eigenschaften und Vorteile

• Qualität aus Deutschland
  Qualitativ erstklassige, massive Ausführung. Konstruktion aus hochwertigem Aluminium und Stahl.
• Höhenfeinjustierung auf 1/10mm
  Höhenfeineinstellung extrem genau einstellbar, mit exakter Skalierung und effektiver Spindelarretierung, bequem bedienbar über Innensechskant-Schraube.

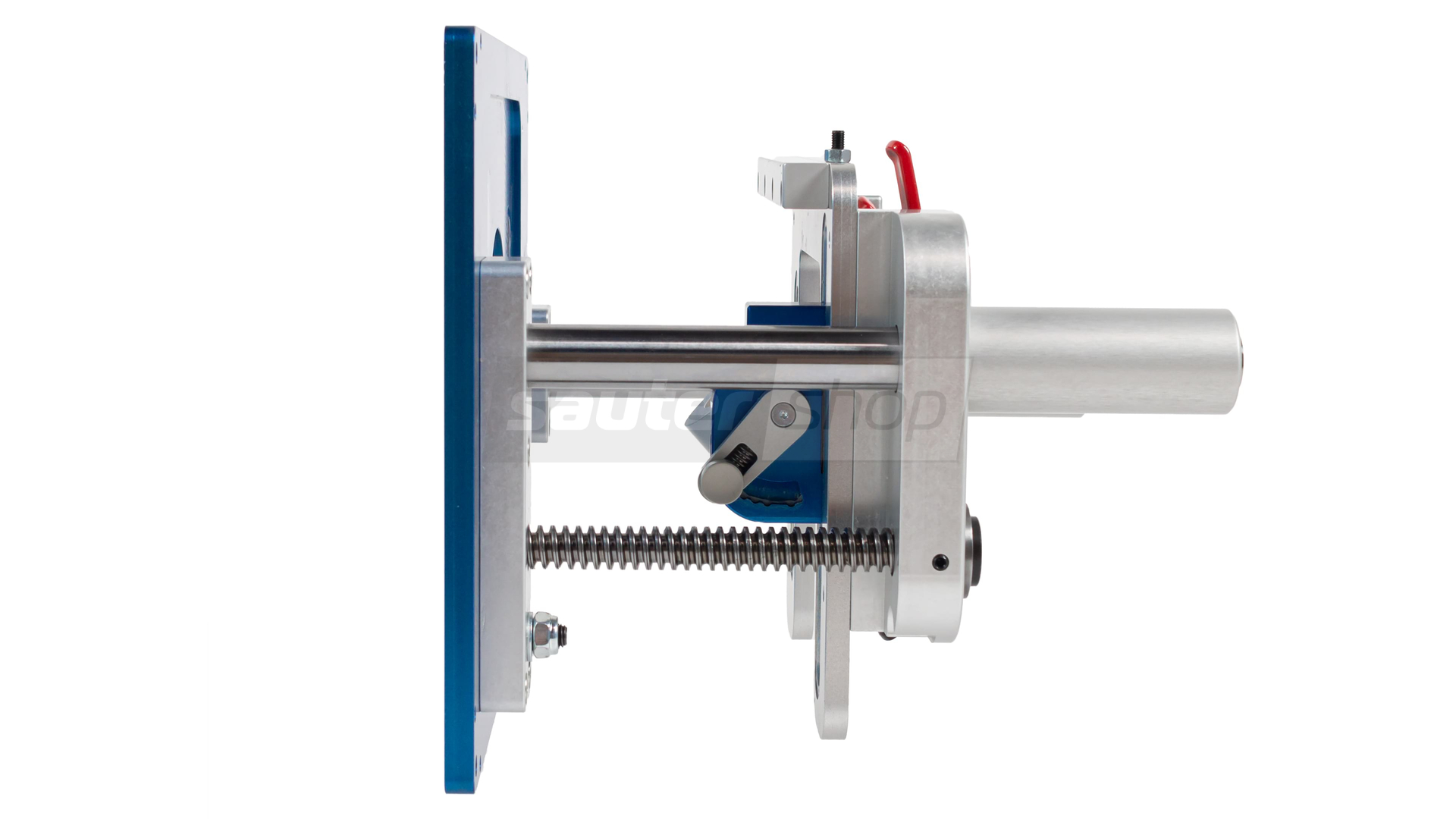

• Leichtgängige Spindelsäulen
  Ermöglichen eine stufenlose und exakte Höhenfeineinstellung.
• Passt in (fast) jeden Frästisch

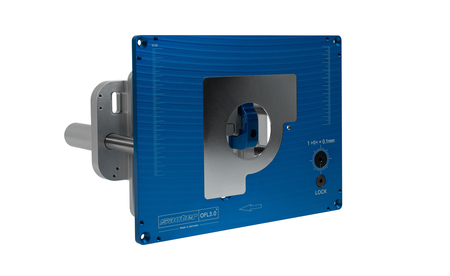

  Robuste, eloxierte Aluminium-Einlegeplatte in den bekannten Umrissmaßen 306 x 229 mm und somit austauschbar gegen unsere bisherigen Einlegeplatten (z.B. FO-RTS2 oder T-RTI-PLATE) --> kein weiteres Fräsen nötig.
• Kompatibel zu gängigen Fräsen
  Der OFL3.0 ist kompatibel für eine Vielzahl handelsüblicher Fräsmotoren mit 43 mm Eurohals. Alle Modelle finden Sie unterhalb.
• Sicher Fräsen bei jedem Durchmesser
  Die magnetischen Reduzierplatten bieten mehr Auswahl und Kontrolle bei der Wahl der richtigen Lochgröße. Perfekt angepasst an die Größe des Fräsers - v.a. bei kleinen Werkstücken wird so ein "Verhaken und Hängenbleiben" an der Lochkante eliminiert!
• Montage leicht gemacht
  Einfache Montage der Fräse an den Aufnahmeadapter.
• Fräsen auch ohne Parallelanschlag
  2 Lochbohrungen für Freifräsanschlag-Pin ermöglichen ein Freifräsen beispielsweise runder Werkstücke ohne Parallelanschlag (siehe optionales Zubehör separat - nicht im Lieferumfang).
• Absolut plan
  Einfache Nivellierung des OFL3.0 durch Nivellierschrauben in der Einlegeplatte. Optional kann noch ein Rahmen für einen dauerhaften Niveauausgleich erworben werden.
• Keine eigenen Bohrungen nötig
  Montagelöcher (Senkkopf) für den schnellen Frästisch-Einbau sind bereits vorgebohrt.
• Gelaserte Skalierung
  Millimeter-Skalierung auf der Oberfläche für die exakte Ausrichtung des Parallelanschlages.

• Zusätzliche Griffmulde für leichtes Wechseln der Reduzierplatten.
• Magnetismus zur Befestigung weiteren Zubehörs verteilt sich über die gesamte Reduzierplatte.

• Zusätzliche Griffmulde für leichtes Wechseln der Reduzierplatten.
• Magnetismus zur Befestigung weiteren Zubehörs verteilt sich über die gesamte Reduzierplatte.

Direkt kompatible und freigegebene Fräsmotoren:

• Kress: 530 FM, 800 FME, 1050 FME
• MAFELL: FM 800, FM 1000
• SUHNER: UAC 30 RF, UAD 25 RF, UAK 30 RF, UAL 23 RF
  • Sollte Ihr Fräsmotor nicht aufgelistet sein, überprüfen Sie die vom Hersteller angegebenen Toleranzen des Spannhalses zu Ihrem Modell oder kontaktieren Sie uns.
    • Nicht freigegeben: Trend T4EK.

Lieferumfang

• 1x Oberfräsenlift OFL3.0
• 2x Reduzierplatten Langloch  Ø 16 und 32
• 1x Reduzierplatte Ø 68 mm
• 1x Sechskant-Schraubendreher 5x150 mm
• 4x Befestigungsschrauben M6x50, Beilagscheiben und Muttern
• 8x Nivellierschrauben M5x8
• 1x Bedienungsanleitung (deutsch)
