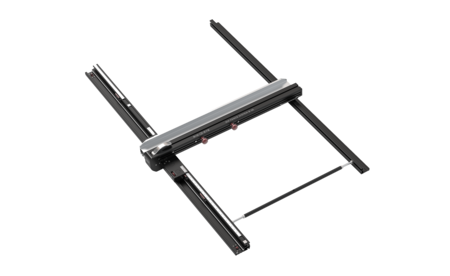

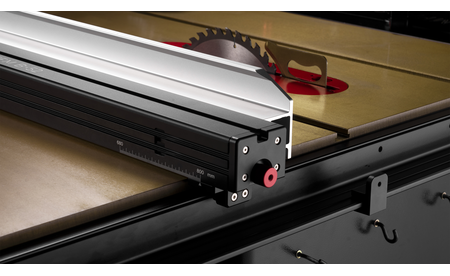

Harvey BIG EYE B-36 (Metric) Parallelanschlagsystem

Harvey BIG EYE B-36 (Metric)

Parallelanschlagsystem

Technische Daten

• Modell: BIG EYE B-36 (Metric) Parallelanschlagsystem
• Maximale Schnittlänge (Rip-Kapazität): ca. 914 mm (36") rechts vom Sägeblatt.
• Maximale Belastung/Verriegelungskraft: 300 N (laut Hersteller)
• Gleitabweichung Linearführung: ≤ 0,15 mm über die volle Lauflänge (Herstellerangabe)
• Verriegelungsmaßhaltigkeit beim Lock: ≤ 0,02 mm (0,0008″) gefertigt.
• Verpackungs-/Gewichtsangabe: Nettogewicht etwa 28 kg, Bruttogewicht etwa 33 kg.
• Schienendimensionen (Beispiel Front-Schiene): ca. 92 × 1760 mm.
• Universelle Kompatibilität: Passt auf viele Tischsägen mit Schienentiefe im Bereich von ca. 685–800 mm (27″–31½″) und wird als hochwertiges Zubehör für Marken- und Eigenbau-Tischsägen angeboten.

Eigenschaften und Vorteile

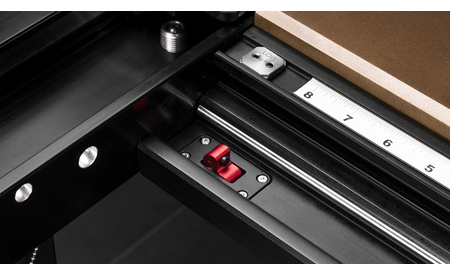

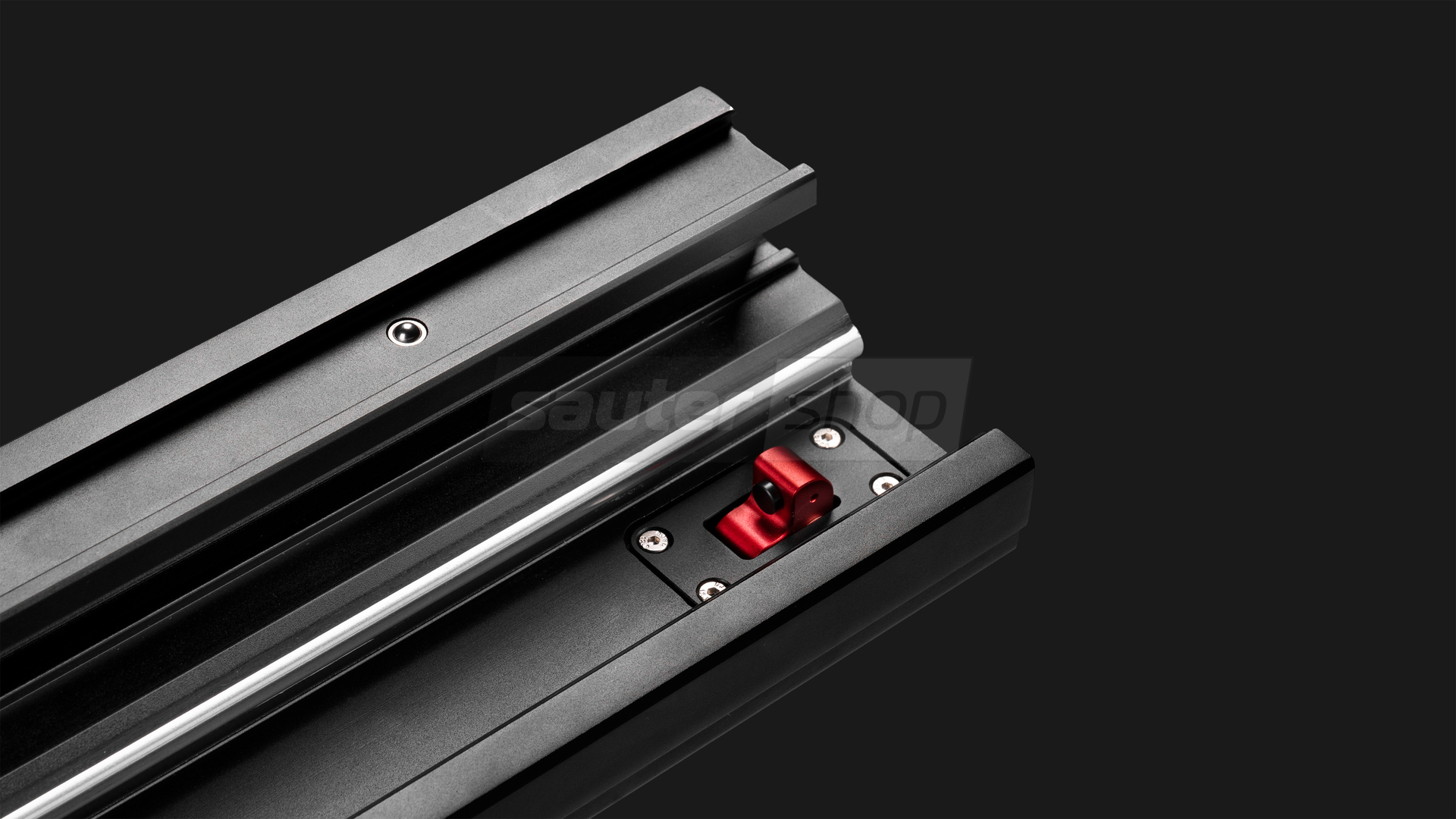

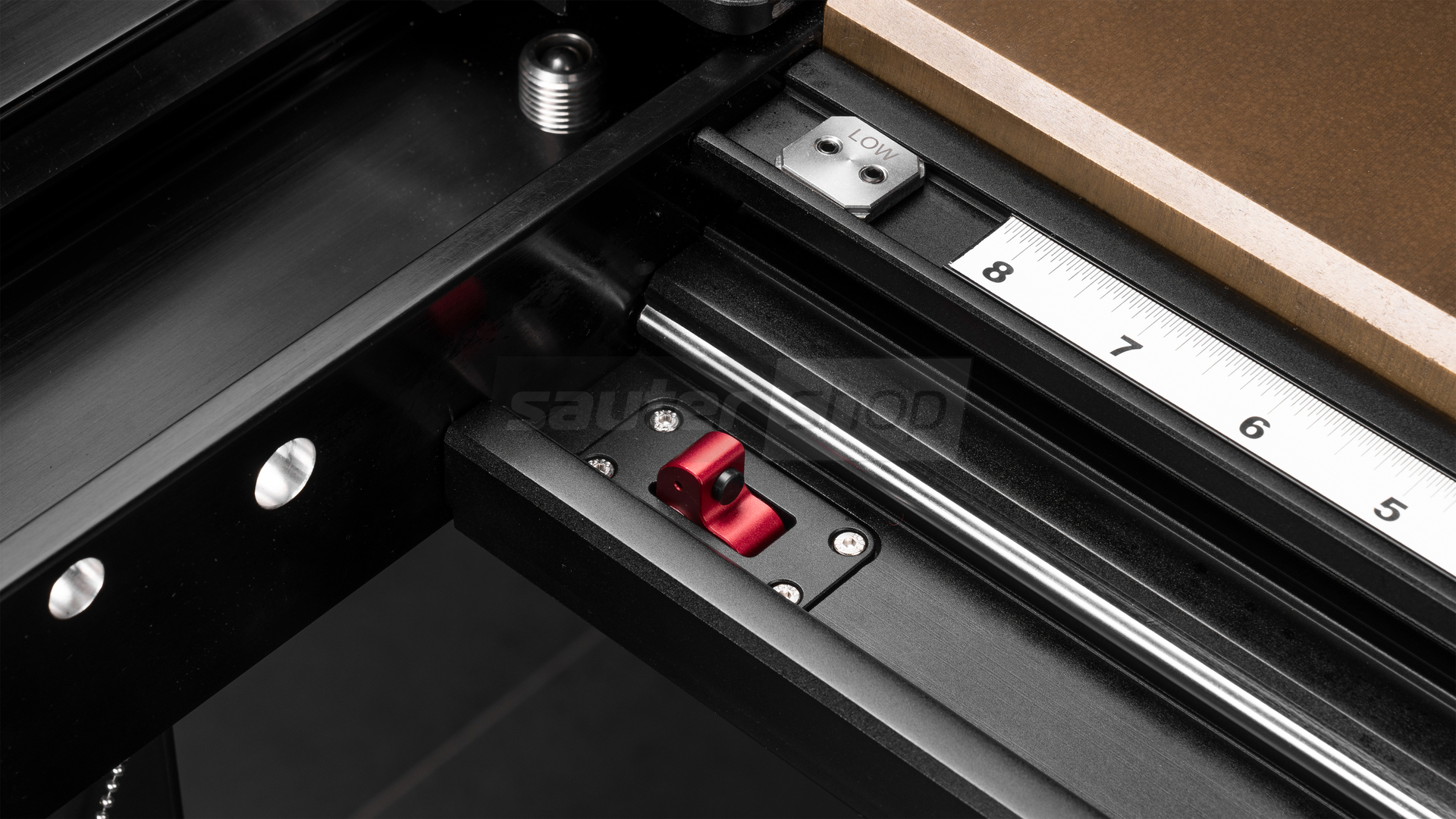

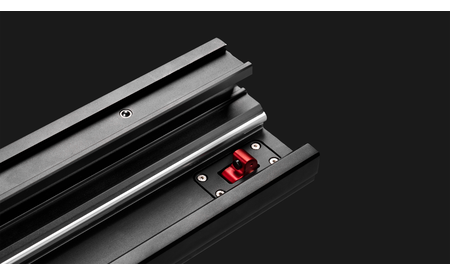

• Hochpräzises „Rip Fence“ System mit Dual-Axis Linear Guide Rail System: zwei gehärtete Stahl-Führungsstäbe, acht Präzisionsrollenlagern, gleitend ohne Spiel.

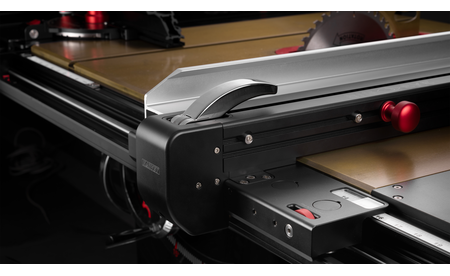

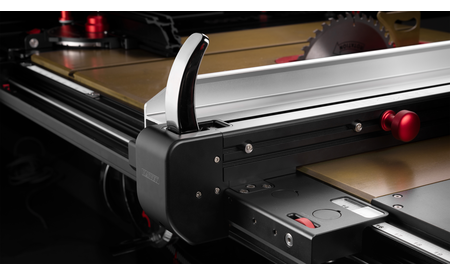

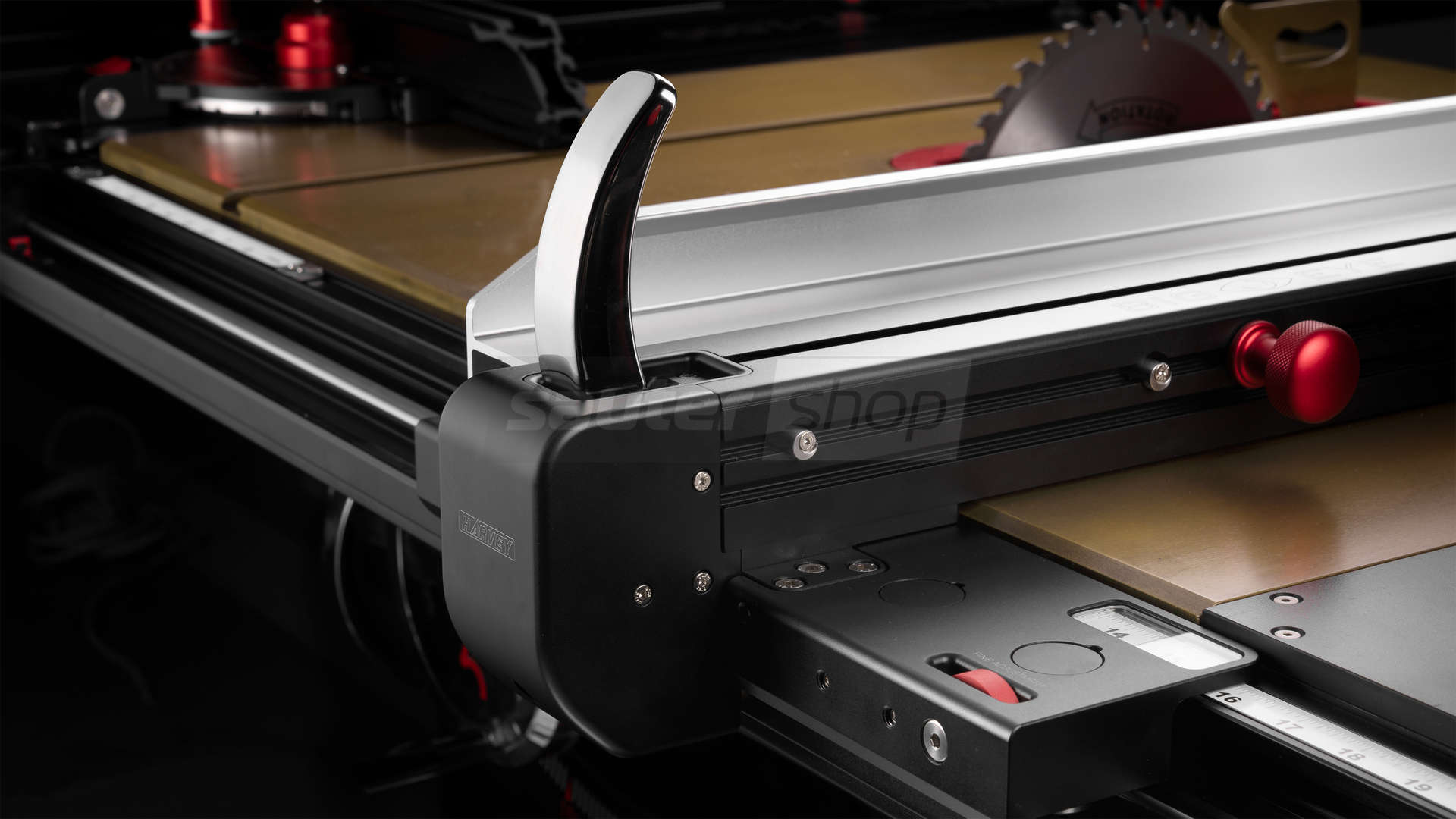

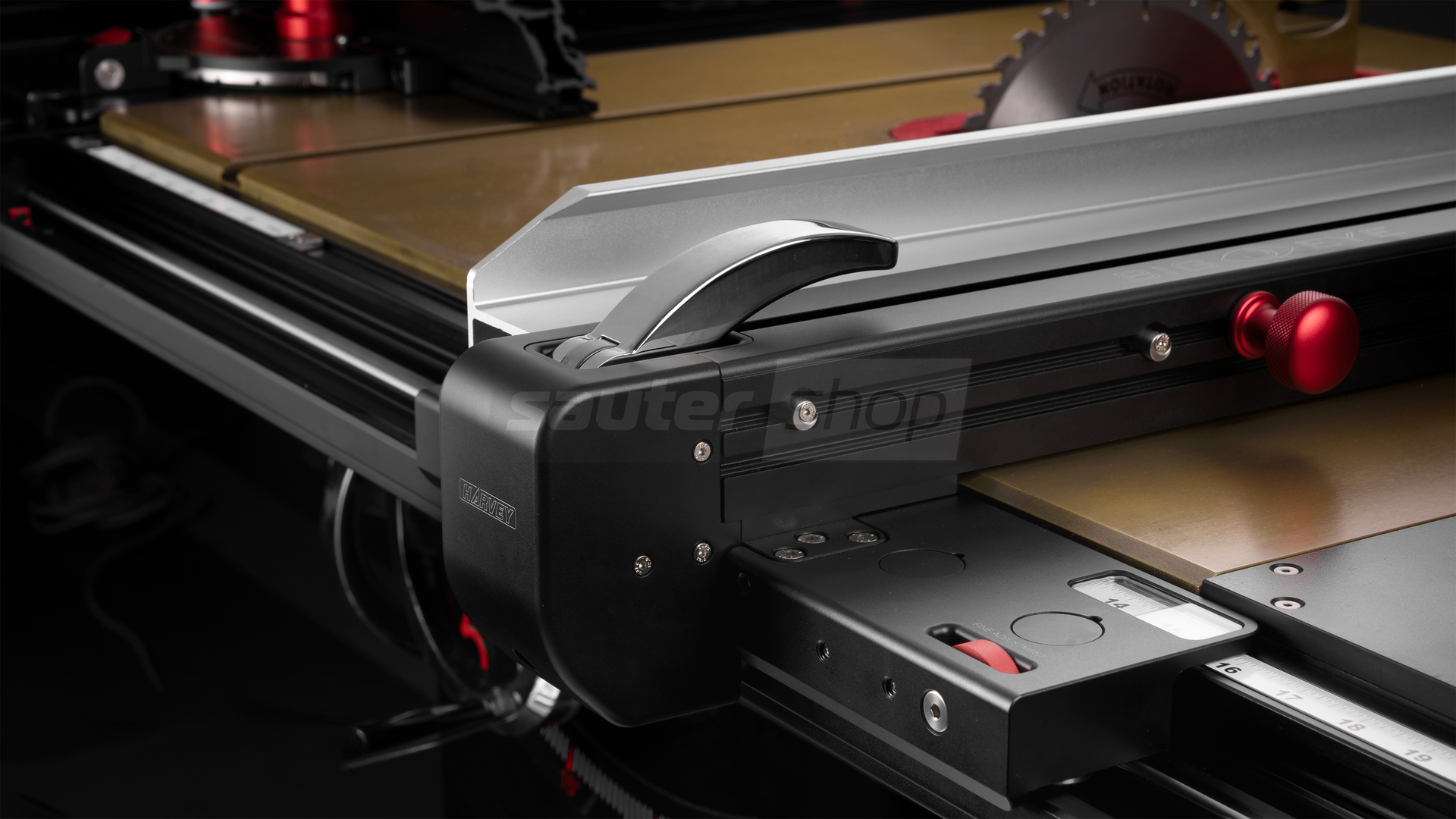

• Synchronisierte Zwangsverriegelung an beiden Enden: Ein Hebel betätigt vorn und hinten gleichzeitig, um ein Ausbiegen oder Verdrehen des Anschlags beim Schneiden zu verhindern.

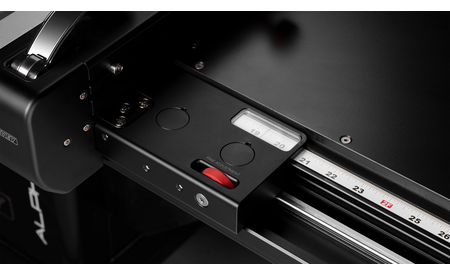

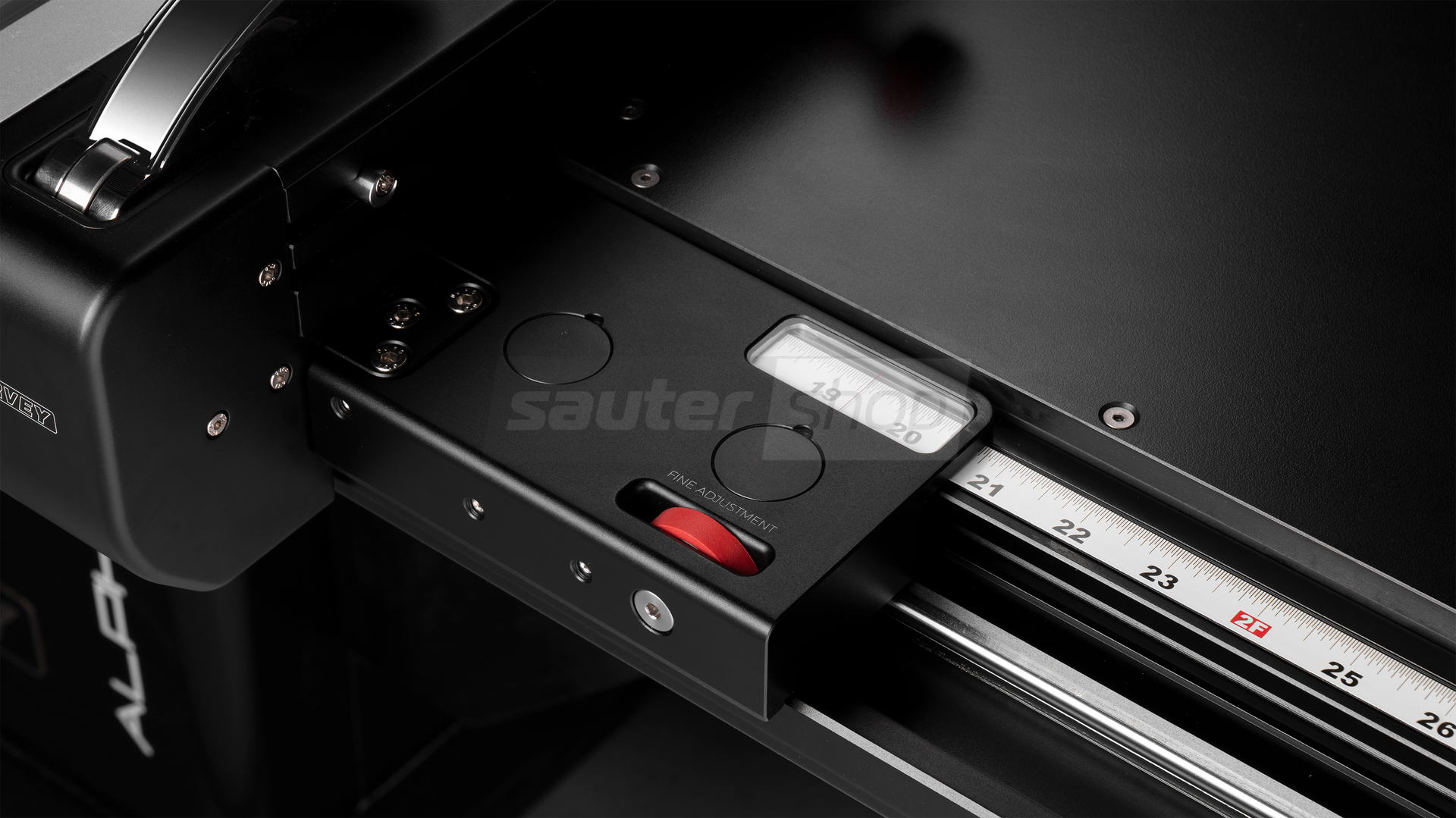

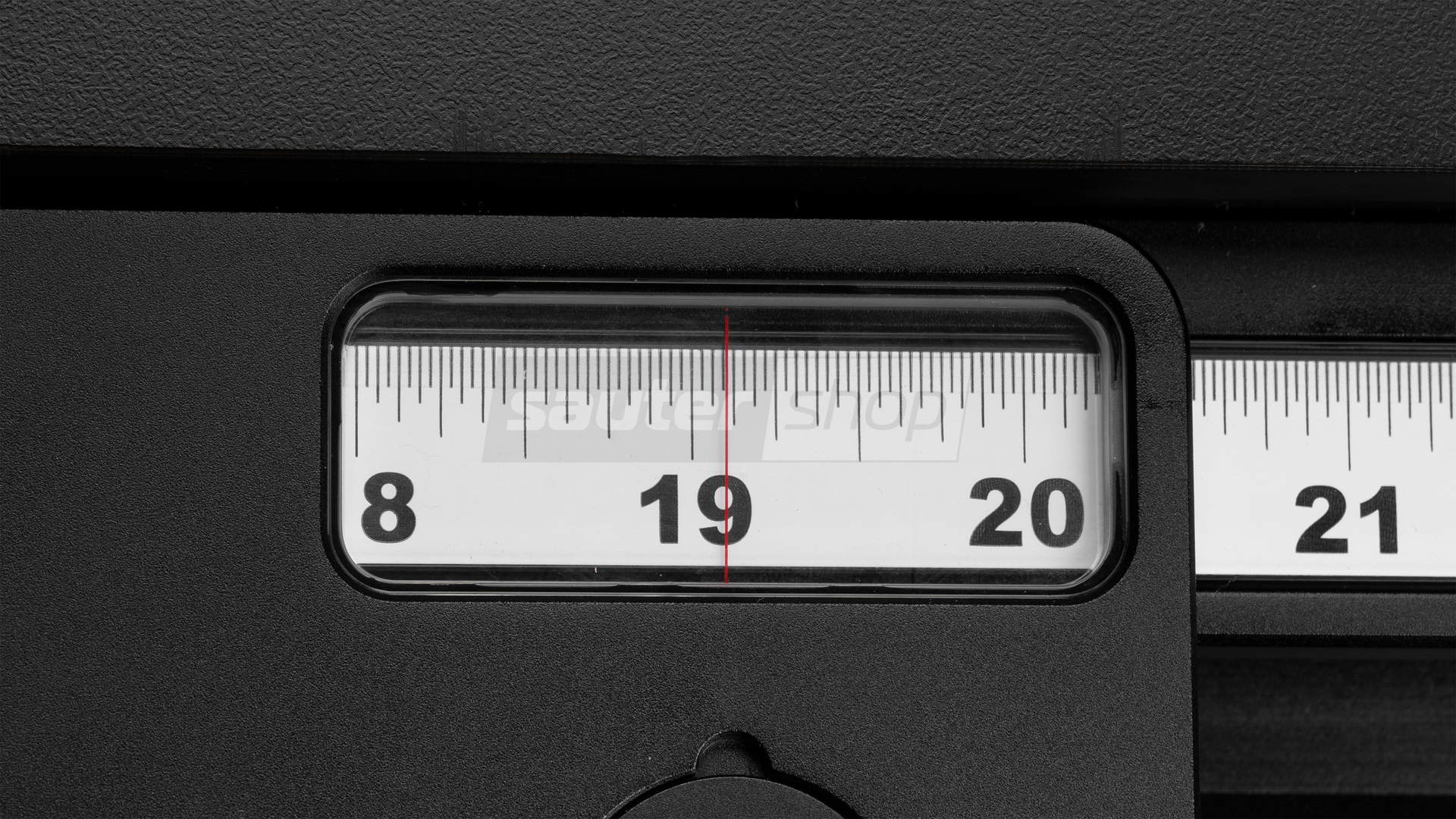

• Mess- bzw. Skalenanzeige in metrischer und imperiale Einheit integriert, Auflösung im metrischen Bereich 1 mm.
• Hochwertige Materialien: Flugzeugaluminium-Legierung, gehärteter Stahl, Edelstahl – CNC-gefertigt und präzisionsgeschliffen.

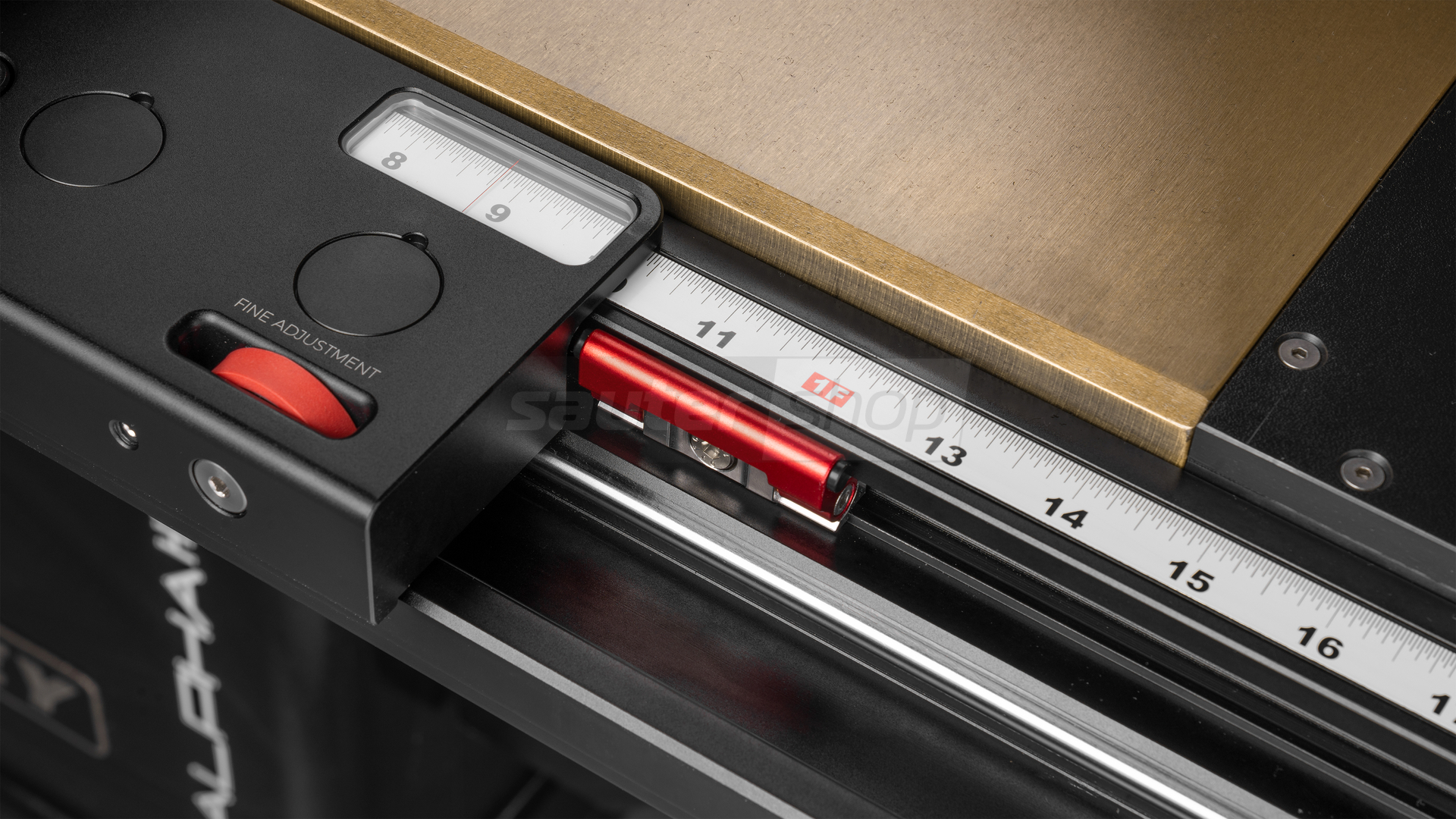

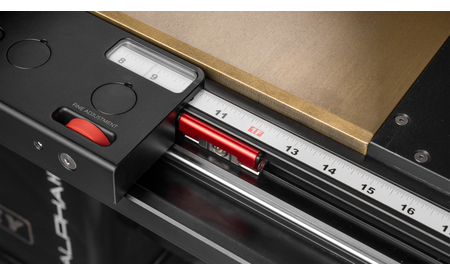

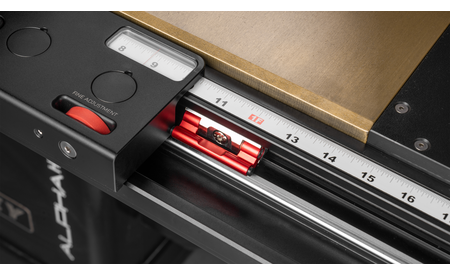

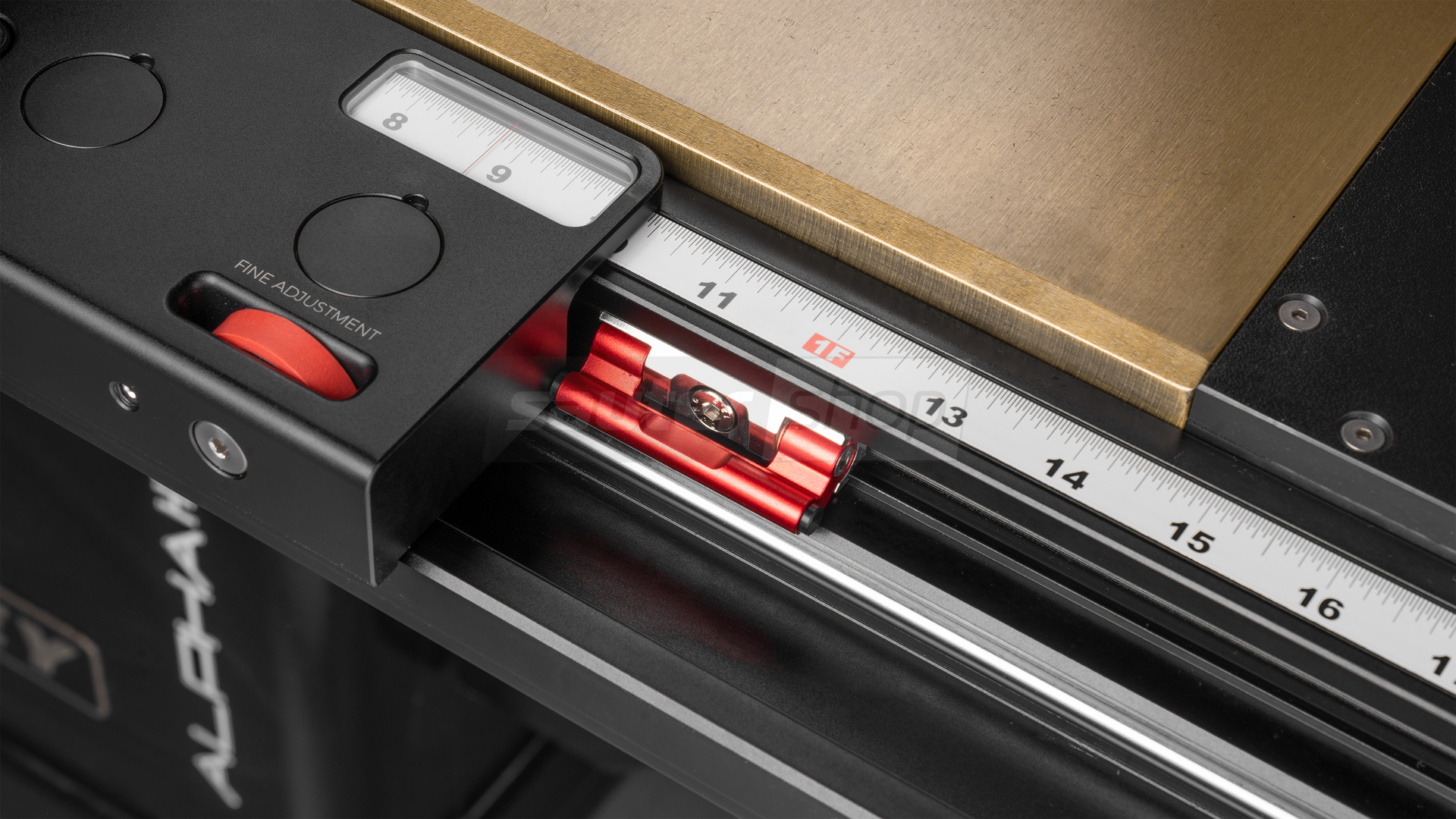

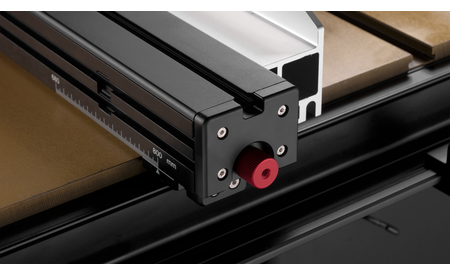

• Micro-Feineinstellung über Handrad sowie integrierte „Flip Stops“ (umklappbare Anschlagpositionen) für wiederholbare Schnitte.
• Für eine Schienlänge (B-36 Version) von ca. 914 mm (36") konstruiert, d. h. passend für eine Schneidkapazität bis zu diesem Maß rechts vom Sägeblatt.

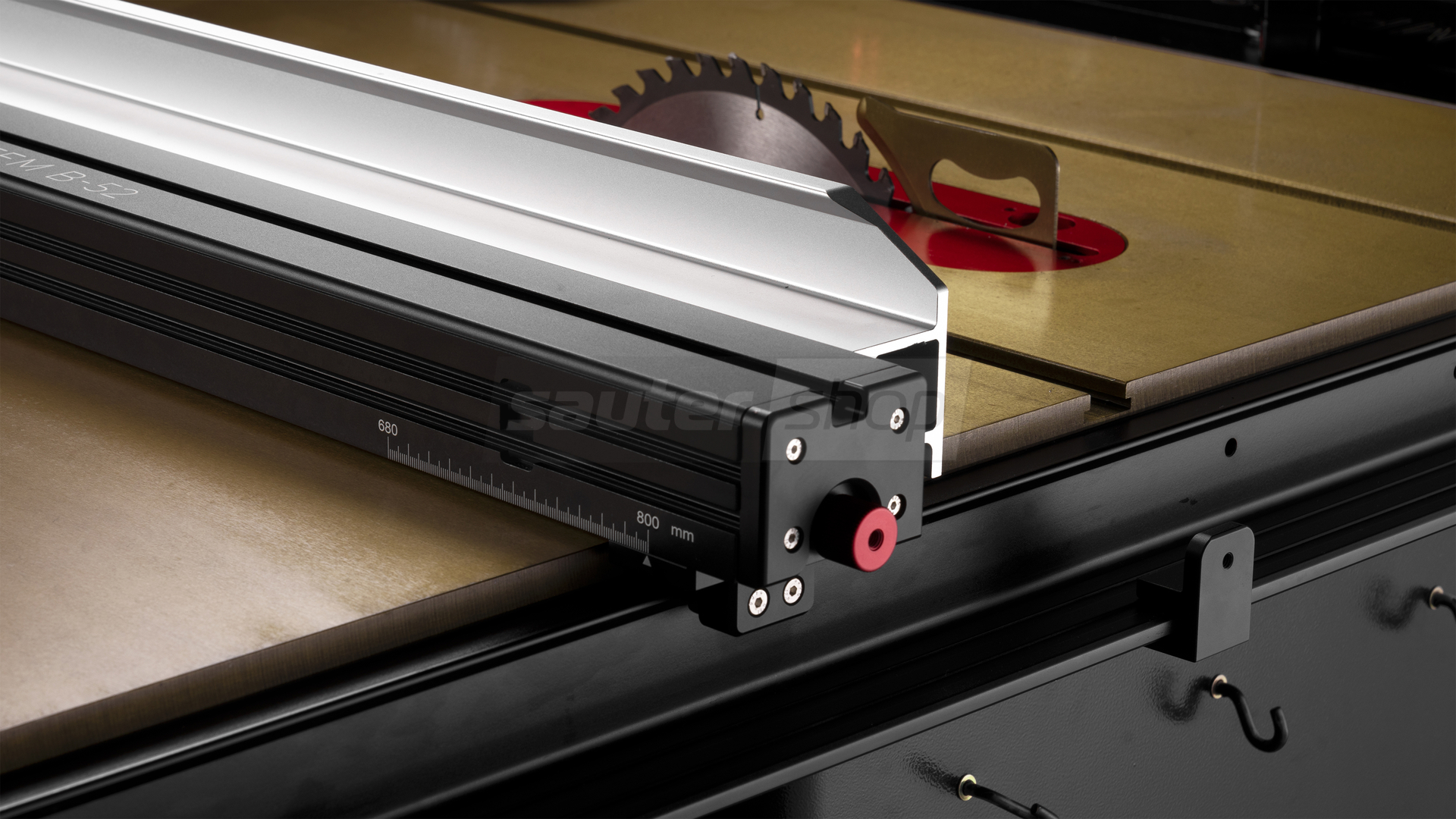

• Extrem präzise Schnittführung: Dank der Linearführung und Endverriegelung wird die Parallelität zum Sägeblatt über die gesamte Länge konstant gehalten, wodurch Abweichungen minimal sind. (Herstellerangabe ≤ 0,15 mm Gleitabweichung, Verriegelungsgenauigkeit ≤ 0,02 mm)
• Stabilität & Wiederholbarkeit: Durch die Zwangsverriegelung beider Enden wird ein „Durchbiegen“ des Anschlags beim Schneiden großer Werkstücke effektiv verhindert.
• Einfache und intuitive Bedienung: Die Feineinstellung via Handrad, die klar ablesbare metrische Skala und die bequeme Verriegelung machen das Handling effizient und benutzerfreundlich.
• Wertsteigernd & langlebig: Hochwertige Materialien, exzellente Verarbeitung und auf Präzision ausgelegt – eine Investition für professionelle Werkstätten, die lange halten soll.

Lieferumfang

• 1x Harvey BIG EYE B-36 (Metric) Parallelanschlagsystem
