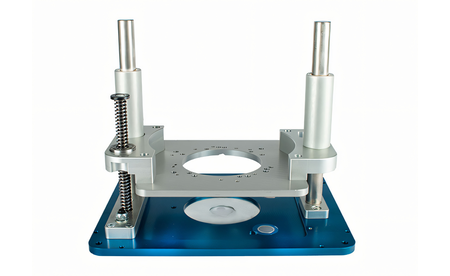

Oberfräsenlift OFL 2.0K

sauter Oberfräsenlift OFL2.0K für Ihren Frästisch

Für alle, die bereits eine Kreg-Einlegeplatte verwenden und auf einen OFL umsteigen möchten!

Mechanischer Fräslift mit neuartigem Reduzierplattensystem für maximale Lochgrößenwahl

Der OFL2.0K Oberfräsenlift - die Variante im Format der Kreg Einlegeplatten -  ebenfalls aus deutscher Herkunft, besticht durch hochklassigste, massive Materialität, 1A-Verarbeitung und durchdachte Funktion. - Echt Made in Germany!

Technische Daten

• Distanz Oberkante Einlegeplatte bis Grundplatte der montierten Oberfräse: 15 mm (Frästiefenverlust)
• Maß Einlegeplatte: 298 x 235 x 9 mm
• Eckenradius Einlegeplatte: 19,05 mm (3/4")
• Höheneinstellweg/Umdrehung: 4 mm
• Max. Einstellweg: 102 mm
• Höhe Fräslift (max. ausgefahren): 240mm
• Max. Fräserdurchmesser: 86 mm
• Gewicht: ca. 4,5 kg

Eigenschaften und Vorteile

• Qualität aus Deutschland
  Qualitativ erstklassige, massive Ausführung. Konstruktion aus hochwertigem Aluminium und Stahl.
• Höhenfeinjustierung auf 1/10mm
  Höhenfeineinstellung extrem genau einstellbar, mit exakter Skalierung und effektiver Spindelarretierung, bequem bedienbar über Innensechskant-Schraube.
• Leichtgängige Spindelsäulen
  Ermöglichen eine stufenlose und exakte Höhenfeineinstellung.
• Kompatibel zu gängigen Fräsen
  Der OFL2.0K ist kompatibel für eine Vielzahl handelsüblicher Oberfräsen. Alle Modelle finden Sie unterhalb.
• Montage leicht gemacht
  Einfache Montage der Oberfräse an den OFL2.0K durch vorgebohrte Montagelöcher (Bohrbild in Betriebsanleitung).
• Fräsen auch ohne Parallelanschlag
  2 Lochbohrungen für Freifräsanschlag-Pin ermöglichen ein Freifräsen beispielsweise runder Werkstücke ohne Parallelanschlag (siehe optionales Zubehör separat - nicht im Lieferumfang).
• Absolut plan
  Einfache Nivellierung des OFL2.0K durch Nivellierschrauben in der Einlegeplatte. Optional kann noch ein Rahmen für einen dauerhaften Niveauausgleich erworben werden.
• Keine eigenen Bohrungen nötig
  Montagelöcher (Senkkopf) für den schnellen Frästisch-Einbau sind bereits vorgebohrt.
• Gelaserte Skalierung
  Millimeter-Skalierung auf der Oberfläche für die exakte Ausrichtung des Parallelanschlages.

WICHTIGER HINWEIS: Der Einsatz des Oberfräsenliftes zusammen mit einer Oberfräse und einem Sicherheitsschalter ist nur dann sinnvoll, wenn Ihre eingesetzte Oberfräse keinen Wiederanlaufschutz verbaut hat!

Direkt kompatible Oberfräsen:

• Bosch: POF1200AE, POF1300, POF1400ACE
• Bosch: GOF1250CE/LCE, GMF1600CE, GOF1600CE
• Casals: CT2200VCE
• DeWalt: DW615, DW621, DW622, DW624, DW625, DWE625, DWE627
• Elu: MOF96 E (nicht kompatibel mit Elu MOF 96/02 - keine Aufnahmebohrungen), MOF97(E), MOF131, MOF177(E), MOF 177/02 Type 2
• Festool: OF1400 (ohne Absaugadapter)
• Freud: FT2000 (Diabolo), FT2200VCE
• Mafell: LO 65 EC
• Makita: RP1110
• Perles: OF3-808(RE), OF9(E)
• Trend: T5, T10, T11
• Würth: OF1100E
  • Ausnahmen/Nicht passend: ELU MOF 96/02 (keine Gewindebohrungen vorhanden), Festool OF2000, OF2200 und DeWalt DW626 (Diese sind im gesamten Umfang zu groß und können in die Liftkonstruktion nicht eingepasst werden).

Optionales Zubehör:

• Montagesatz: 20-teiliger Montagesatz mit 4x Eckplatten, 4x Senkkopfschrauben und 12x Holzschrauben (Art. Nr. SA-99600005)
• Nivellierrahmen: Rahmen aus Stahlblech zur Plattennivellierung (Art.Nr. SA-99600006)
• Digitales Messinstrument: Digitales Höhenmessgerät zur 1/1000mm genauen Frästiefeneinstellung (Art. Nr. WX-WR525)
• Freifräsanschlag mit Schutzschild: Bogen- oder Freifräskit zum Fräsen ohne Parallelanschlag (Art. Nr. SA-RTS-KIT)
• Ausgleichsstücke für Frästisch-Präszisionseinsatzplatte: vier Einsatzplatten-Ausgleichsstücke für Kreg Einlegeplatten PRS4034 / PRS 4038 (Art.Nr. KR-PRS3040)

Lieferumfang

• 1x Oberfräsenlift OFL2.0K
• 2x Reduzierplatten Ø 32 und 68 mm
• 1x Sechskant-Schraubendreher 5x150 mm
• 4x Befestigungsschrauben M6x50
• Beilagscheiben und Muttern
• 18x Montageschrauben (diverse Größen)
• 11x Nivellierschrauben M5x8
• 1x Bedienungsanleitung (deutsch)
