Mekanika Pack FAB + Vakuumtisch

Mekanika Pack FAB  + Vakuumtisch

Was erhalten Sie zusätzlich zum Maschinenkit?

• Verbesserte Schnittstelle: Mit diesem kapazitiven 13,3-Zoll-Touchscreen und der kabellosen benutzerdefinierten Tastatur können Sie Ihren G-Code leicht überwachen und Ihre Maschine steuern.

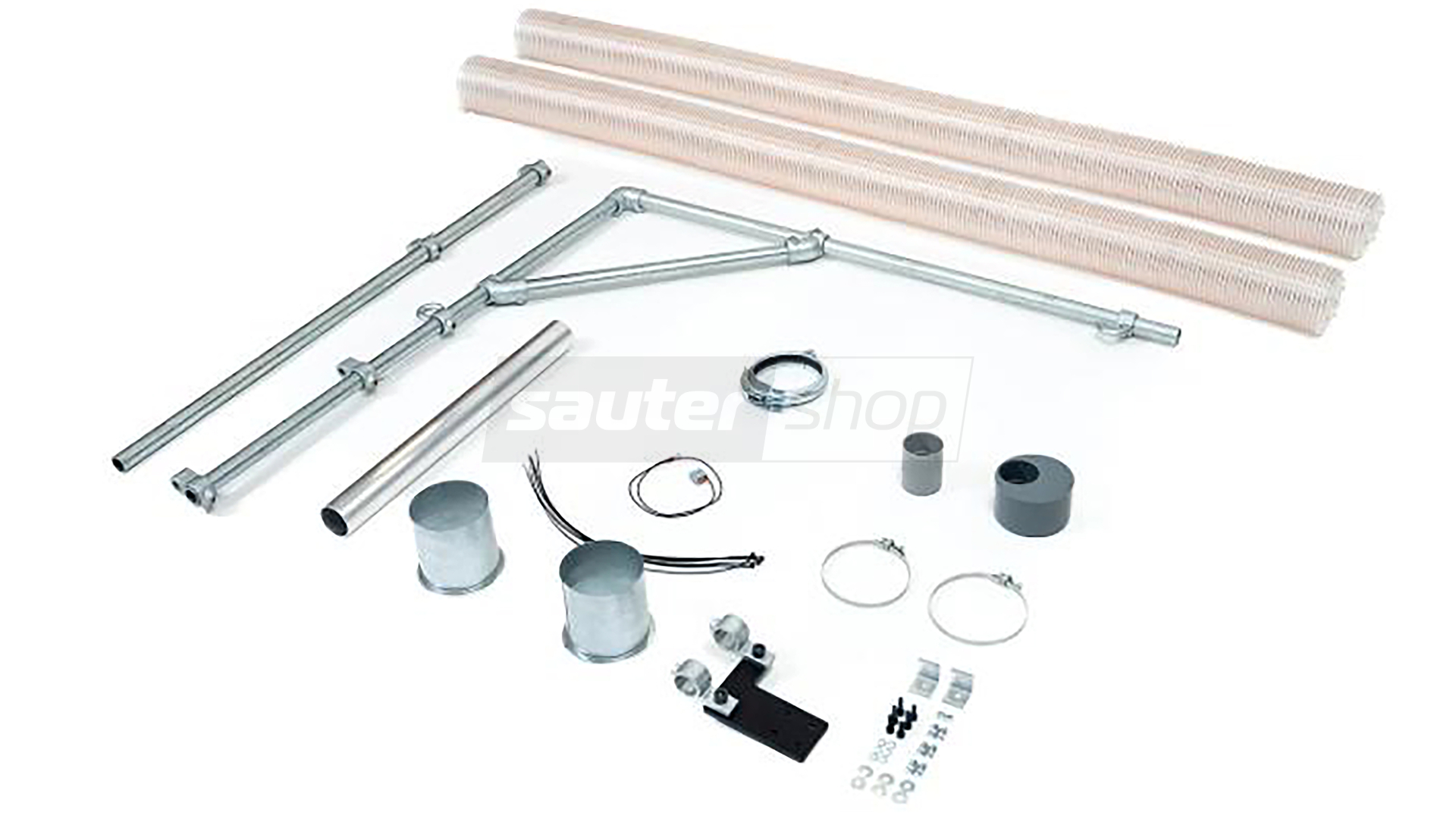

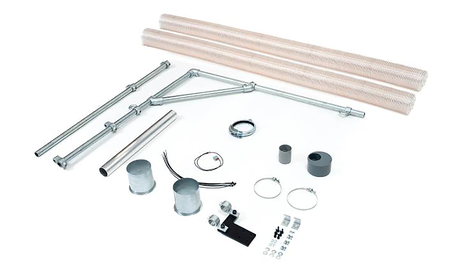

• Bausatz Staubabsaugung: Mit einem antistatischen 100-mm-Schlauch und einem Galgen bewältigt das spezielle Staubabsaugsystem des FAB Späne aller Art und schützt die Leistung Ihrer Maschine.
• 2,2 kW VFD-Spindel: Diese leistungsstarke frequenzgesteuerte Spindel ist die ideale Ergänzung für unsere Fab CNC-Maschinen. Sie wird mit einem kompletten Satz von 13 ER20-Spannzangen, 2 Schraubenschlüsseln, einer Plug-and-Play-Steuerung und allen notwendigen Kabeln für die Stromversorgung geliefert.
• Schaftfräser-Bundle: Das "Boss Complete"-Set von Fraiser enthält 4 hochwertige Schaftfräser, mit denen Sie sofort mit dem Schneiden verschiedener Materialien und Formen beginnen können. Es wird mit einem Satz ER20-Spannzangen geliefert.
• Fortschrittliche Vakuumtisch: Spannen Sie Ihre Werkstücke einfach ein und arbeiten Sie unter idealen Bedingungen. Unser fortschrittliches Vakuumtisch-Kit enthält alles, was Sie zum Einrichten eines abgeflachten Spoilerboards benötigen.

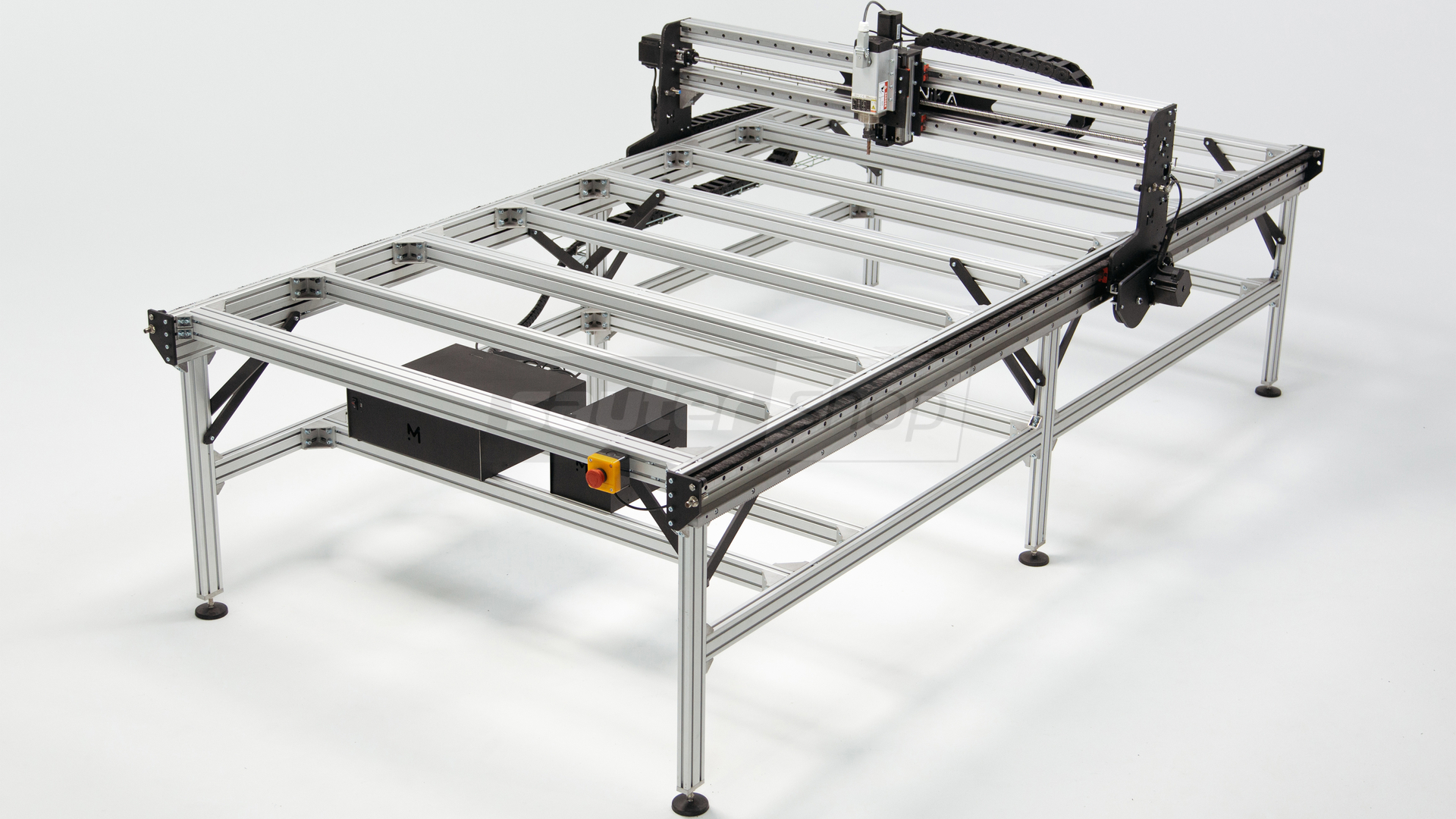

Stahlgerüst, angetrieben von Motoren mit hohem Drehmoment. Der FAB hat eine starke und steife Struktur mit 8 und 10 mm starken Stahlplatten und Aluminiumprofilen (30x60 mm und 60x60 mm).
Durch die modulare Bauweise passt die FAB durch jede Werkstatttür.
Das hochpräzise Zahnstangensystem auf der Y-Achse, die Kugelumlaufspindeln auf der X- und Z-Achse und die prismatischen Schienen ermöglichen eine hohe Genauigkeit über große Entfernungen, auch bei hohen Geschwindigkeiten.
Die Z-Achse hat einen großen Freiraum von 133 mm, um bequem mit dickeren Materialien zu arbeiten.

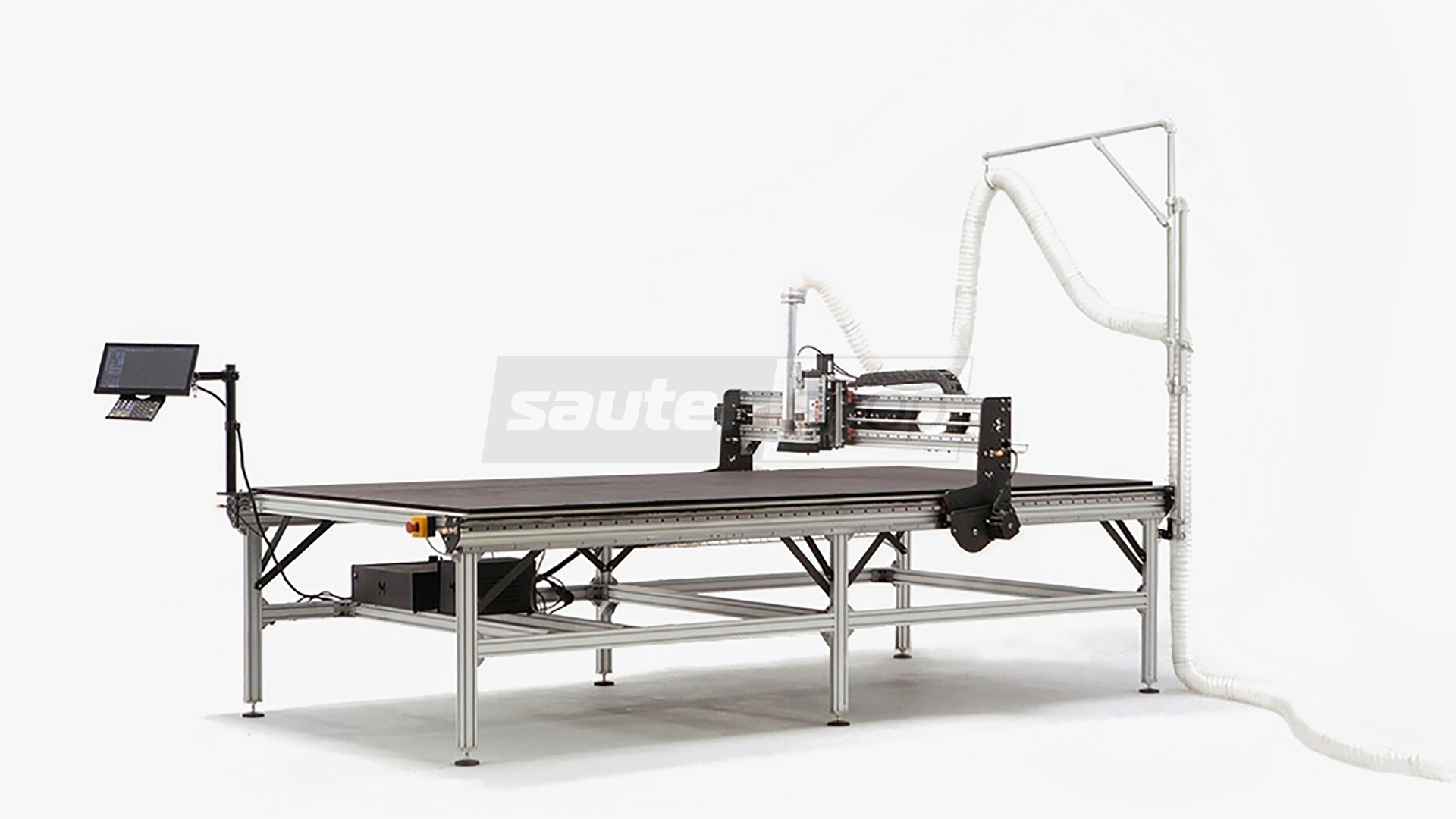

Präzises und schnelles CNC-Plattenfräsen. Mit einer Arbeitsfläche von 1300x2700mm ist diese Maschine speziell für Menschen konzipiert, die mit Standardplatten aller Art arbeiten und Treppen, Schränke, Surfbretter und vieles mehr herstellen wollen.
Die FAB kann eine Vielzahl von Materialien zuverlässig und mit hoher Geschwindigkeit fräsen.
Typische Schnittparameter (Weichholz):

• Vorschubgeschwindigkeit: 7000 mm/min
• Schnitttiefe: 5 mm
• Spindeldrehzahl: 20.000 U/min
• Hartmetallfräser 3 Schneiden 6 mmm

Plug-and-Play-Bordcomputer. Im Gegensatz zu vielen CNC-Fräsmaschinen auf dem Markt verfügt die FAB über einen eigenen Bordcomputer (Raspberry Pi 4B - 2 Gb RAM).
Das bedeutet, dass Sie keinen eigenen Computer für den Betrieb der Maschine benötigen und sich keine Sorgen über die Auswirkungen von Staub auf die Leistung und Langlebigkeit der Maschine machen müssen.
Die elektronischen Steuerungen sind steckerfertig und werden in unserer Werkstatt in Brüssel montiert und getestet.
Jede Mekanika CNC-Fräsmaschine wird mit PlanetCNC Mk3/4 geliefert.

Technische Daten

Mekanika FAB:

• GRÖSSE UND LEISTUNG:
  • Gesamt Größe (S): 1750x3150x1250 mm
  • Arbeitsfläche X/Y (S): 1330x2700 mm
  • Z-Abstände/Höhe (Standard/High Z): 133 mm/230 mm
  • Maximale Materialstärke, die vollständig geschnitten werden kann (Standard/High Z): 65 mm/90 mm
  • Typische Schnittparameter (Weichholz):
    • Vorschubgeschwindigkeit: 7000 mm/min
    • Schnitttiefe: 5 mm
    • Spindeldrehzahl: 20.000 U/min
    • Hartmetallfräser 3 Schneiden 6 mm
  • Maximale Fahrgeschwindigkeit: 25.000 mm/min
  • Typische Schnittgenauigkeit: 0,1 mm (dieser Wert hängt stark von den vom Bediener gewählten Werkzeug- und Schneidparametern ab)
  • Ortungsgenauigkeit:
    • X & Z-axis : ± 50 µm / 300 mm
    • Y-axis: ±26 µm / 1000 mm
  • Spindle:
    • Mekanika VFD 2.2kW ER20 Spindel
  • Stromverbrauch: 1x 230VAC (max. Leistung: 3,5 kW mit Spindel, +0,55 kW mit Staubabsaugung)
• MECHANIK:
  • Struktur:
    • Stahlplatten (8 & 10 mm)
    • Aluminiumprofile (30x60mm & 60x60mm)
  • Lineares Führungssystem: Doppelprismenschiene HGR20
  • Antriebssystem X- und Z-Achse:
    • Kugelumlaufspindeln 16 mm ±50 µm / 300 mm (C7)
  • Antriebssystem Y-Achse:
    • Mod 2 Zahnstange und Ritzel ±26 µm / 1000 mm (DIN5 / Q5)
• ELEKTRONIK:
  • Motoren:
    • Nema34, 6 A, 4.5 Nm (X & Y)
    • Nema23, 5 A,  2.2 Nm (Z)
  • Motoren Driver:
    • 32-bit DSP
    • 72 VDC 8.4 A
    • Microstepping 1/32
    • Leerlaufstromregelung
    • Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung)
  • Eingebetteter Computer: Raspberry Pi 4 - 2 GB RAM
  • Ports:
    • 3 USB ports
    • 1 Ethernet port
    • 1 HDMI port
  • Steckverbinder:
    • Neutrik XLR (Motoren und Sensoren)
    • GX12 (inputs/outputs)
  • Interface-Einheit (nicht enthalten):
    • 13,3" TFT IPS kapazitiver Touchscreen
    • Benutzerdefinierte Bluetooth-Tastatur
  • Konnektivität:
    • WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac )
    • Bluetooth (5.0)
    • Gigabit Ethernet
  • Limits Sensoren: Hochpräziser Mikroschalter (6x)
  • Werkzeuglängensensor: Tastplatte mit Krokodilklemme
  • Controller: PlanetCNC Mk3/4
• KONTROLLSOFTWARE:
  • PlanetCNC TNGv2:
    • Eingebetteter G-Code-Generator/Editor
    • Werkzeugweg-Visualisierung
    • Importieren von Werkzeugwegen aus 2D-Dateien (dxf, png,...)
    • Erweiterte Bewegungsinterpolation
    • Simulationsmodus
    • Manueller Dateneingabemodus (MDI)
    • Automatische Referenzfahrt und quadratisches Portal
    • Automatische Werkzeuglängenmessung und Antastung
    • Vorschub- und Geschwindigkeitsüberbrückung
    • Anpassbare Ansicht, Skripte und M-Codes
  • CAM-Kompatibilität:
    • Kompatibel mit jeder auf dem Markt erhältlichen CAM-Software (Empfehlung:Vectric VCarve PRO; Fusion360)
• SICHERHEIT:
  • Spindle:
    • Die DI-Spindeln werden automatisch gestoppt, wenn eine Not-Aus-Taste gedrückt wird oder ein Fräsprogramm beendet ist.
    • Dadurch wird die Zeit, in der sich ein scharfer Schaftfräser dreht, auf ein Minimum beschränkt.
• Benötigte Aufbauzeit (geschätzt): 25 Stunden (allein) / 15 Stunden (2 Personen)

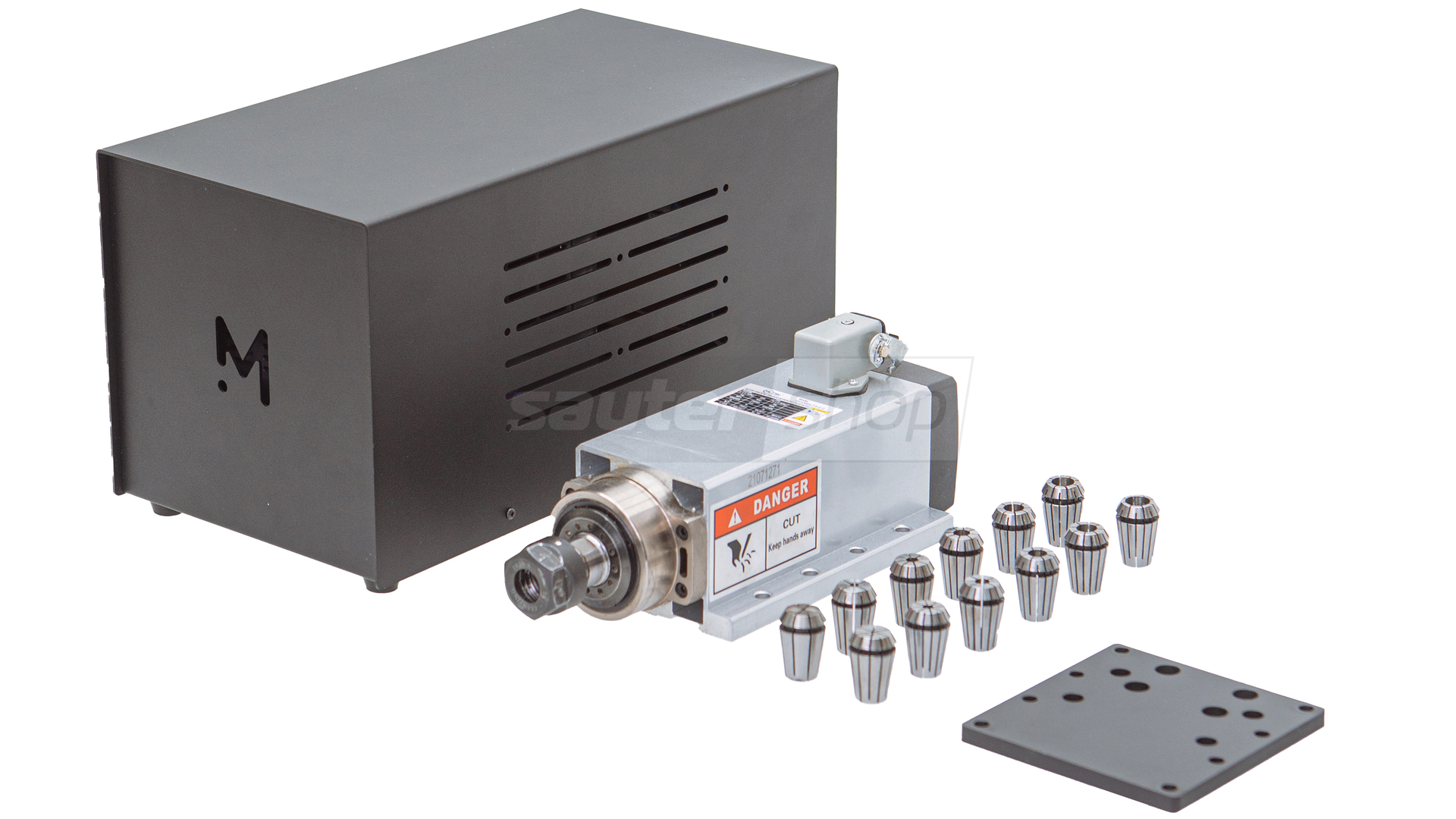

Mekanika VFD 2.2kW ER20 Spindel:

• Größe: 266,5x110x104mm
• Kühlung: Luftgekühlt
• Spannzangen größe: ER20
• Leistung: 2200W
• passend zu: Pro (S/M/L) und Fab

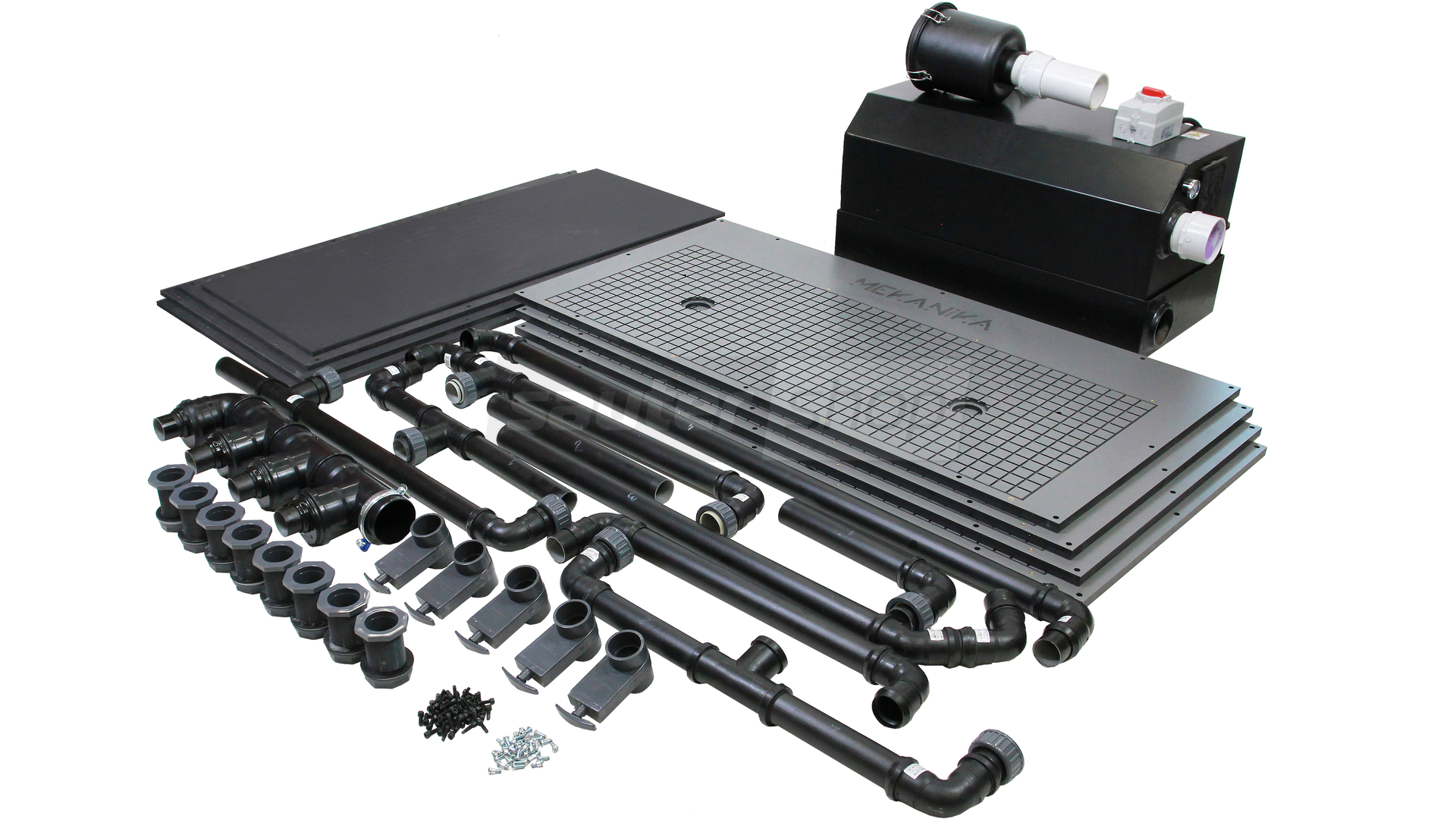

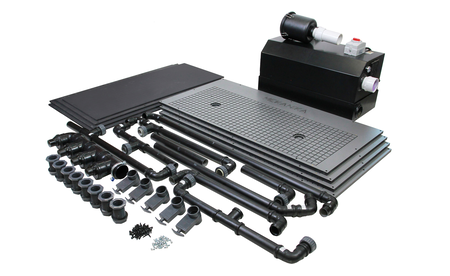

Mekanika Vakuumtisch - Komplettpaket:

• Passend zu: FAB
• Größe & Leistung:
  • Maße: 864x432x432 mm
  • Maximales Vakuum: -335 mbar
  • Saugleistung: 690 m³/h
    • Minimale Rohgröße:
      • Platte 200 x 200 mm, mit folgenden Schnittparametern:
      • Tiefe des Durchgangs: 4 mm
      • Vorschub: 2500 mm/min
      • Spindeldrehzahl: 20.000 U/min
      • Hartmetallfräser 3 Zähne 6 mm
      • Material: Sperrholz
• Struktur & Mechanische Elemente:
  • Schaltung und Anschlüsse:
    • 50mm PP-Schaltung mit integrierten Dichtungen
    • PP-Verteiler 90mm
    • Einschraubschotten und Verschraubung
  • Aufbau der Pumpe: Gefalteter Stahl mit schwarzer Pulverbeschichtung
  • Basis: Gummifüße zur Geräuschbegrenzung
  • Kanister-Filter: Mitgelieferte und austauschbare Patronen
  • Vakuummeter: Integriert
  • Entlastungsventil: Integriert
• Elektrizität:
  • Schaltung und Anschlüsse: 2x 2 Hochleistungs-Vakuumpumpen mit langer Lebensdauer
• Verbindungen:
  • Industriesteckdosen 32A 2P+E
  • Buchse im Lieferumfang enthalten (zum Anschluss an das Stromnetz)
• Schalter: 2 Netzschalter mit integrierten Schutzschaltern
• Leistungsaufnahme:
  • 1x 230VAC - 30A
  • Maximale Leistung : 6,9 kW

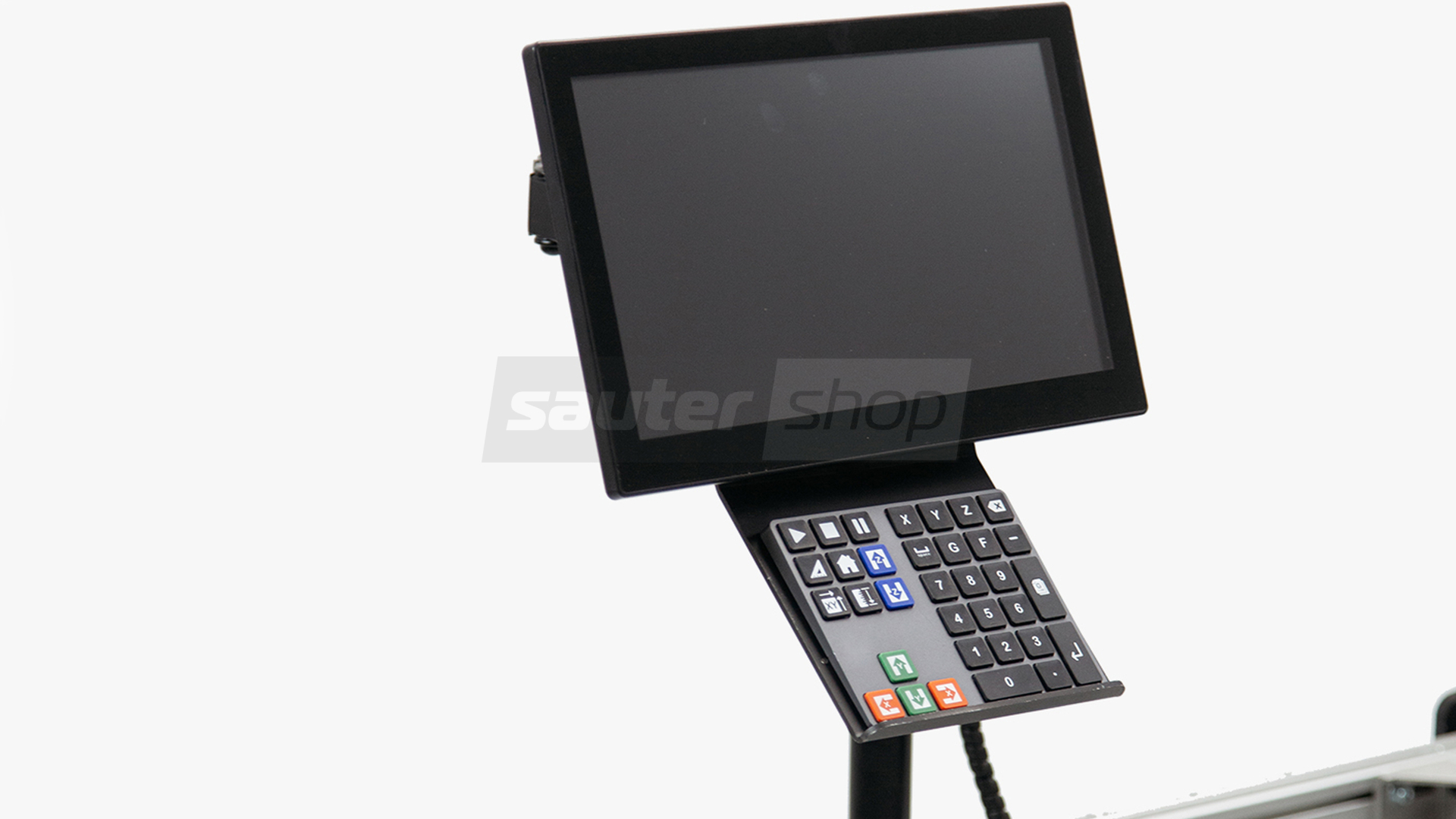

Mekanika Erweiterbares Touch-Interface (13,3 Zoll):

• ACHTUNG: Dieses Produkt verfügt über einen EU-Stecker. Sie benötigen einen Adapter, um es in Großbritannien/USA zu verwenden.
• Bildschirm: 13,3 Zoll IPS-Bildschirm, 1920 x 1080 hohe Auflösung
• Touchpanel: Kapazitives Touchpanel aus gehärtetem Glas, 6H Härte
• Struktur: Stahl, schwarz lackiert
• Höhe: Einstellbar von 0 - 44cm Bewegungsbereich, volle Rotation und einstellbare Tiefe
• Kabellose Tastatur
  • Akkukapazität: 110mAh
  • Ladezeit：2 Stunden
  • Kontinuierliche Arbeitszeit：50 Stunden
  • Standby-Zeit：4 Monate

Eigenschaften und Vorteile

• Mekanika FAB:
  • Bordcomputer und intuitive Schnittstelle mit Touchscreen und Nummernblock.
  • FÜNF JAHRE GARANTIE: Unsere Maschinen sind für eine lange Lebensdauer konzipiert. Um dies zu unterstützen, bieten wir das beste Garantieprogramm auf dem Markt. (Klicken Sie hier.)
  • OPEN-SOURCE: Eine modulare Maschine, die modifiziert werden kann und von einer aktiven Gemeinschaft von Benutzern unterstützt wird. (Klicken Sie hier.)
  • EASY CNC WORKFLOW: Mit unserem vereinfachten Arbeitsablauf können Sie Ihre Ideen in Projekte umsetzen. (Klicken Sie hier.)
  • HILFE BEI JEDEM SCHRITT: Unser Team steht Ihnen bei jedem Schritt zur Seite, von der Montage bis zur Fehlersuche an Ihrer Maschine. (Klicken Sie hier.)
  • SCHNELL & GENAU: Unsere Maschine ist auf Schnelligkeit, Leistung und Genauigkeit ausgelegt und wird durch intelligente Designentscheidungen unterstützt. (Klicken Sie hier.)
  • WIR SIND DEM WETTBEWERB VORAUS: Nicht sicher, worauf Sie beim Kauf einer CNC-Maschine achten sollten? Sehen Sie sich an, was Evo im Vergleich zu anderen Maschinen zu bieten hat. (Klicken Sie hier.)
  • Bausatz mit allen Teilen, Software und Werkzeug.
  • Entwickelt und montiert in Belgien.
• Mekanika VFD 2.2kW ER20 Spindel:
  • Im Lieferumfang sind 13 ER20-Spannzangen enthalten
  • Sehr starke 2,2kW Spindel
  • Passend zu: Pro (S/M/L) und Fab
• Mekanika Vakuumtisch - Komplettpaket:
  • Eine große Auswahl an kompatiblen Materialien: Unser Vakuumtisch ist mit einer Vielzahl von Materialien kompatibel, solange sie ebene Oberflächen haben. Holz, Blech, Kunststoffplatten, Schaumstoff, etc. sind alle verträgliche Materialien.
  • Eine große Auswahl an kompatiblen Größen: Dies ist wahrscheinlich das einzigartigste Merkmal dieses Vakuumtisches. Es ermöglicht Ihnen, eine Vielzahl von Plattengrößen anzubringen, ohne Änderungen an der Installation vorzunehmen. Egal, ob es sich um eine komplette Platte oder einen 200 x 200 mm großen Rohling handelt, Ihre Teile sind sicher befestigt.
• Mekanika erweiterbares Touch-Interface (13,3 Zoll):
  • Ein 13,3-Zoll-Touchscreen mit HMDI- und Micro-USB-Kabel.
  • Ein USB-A-Verlängerungskabel, um Ihr USB-Flash-Laufwerk einfach neben dem Bildschirm anzuschließen.
  • Ein 12-Volt-Netzteil für den Touchscreen (EU-Stecker).
  • Eine kabellose Mekanika-Tastatur mit Magneten für zusätzlichen Halt auf dem Stahlträger.
  • Ein USB-C-Ladekabel für die Tastatur.
  • Ein stabiler Gelenkarm, der an jeder unserer CNC-Maschinen befestigt werden kann.

Lieferumfang

• 1x Mekanika Fab
• 1x Mekanika VFD 2.2kW ER20 Spindel
• 1x Mekanika Vakuumtisch - Komplettpaket
• 1x Schaftfräser-Satz
• 1x Bausatz Staubabsaugung
• 1x Mekanika Erweiterbares Touch-Interface (13,3 Zoll)
