Frässchablone System 32 Multiplex

Die Multifrässchablone für den Möbelbau

Zum Fräsen von System 32 Lochreihen und Schubladenauszügen, sowie Dübelverbindungen im Korpus Bau.

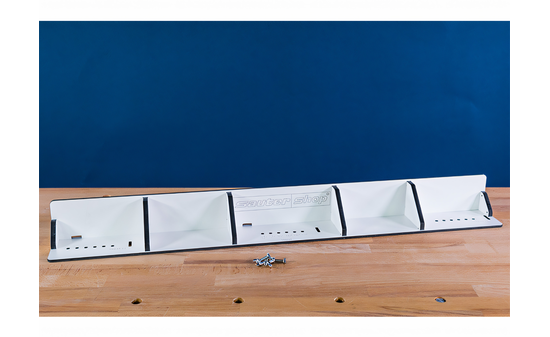

Im modernen Möbelbau sind genormte Beschläge wie Griffe, Scharniere, Schubladenauszüge, sowie diverse Verbinder längst stand der Technik. Nahezu alle namhaften Herstelle nutzen hierbei das System 32. Mit der Multifrässchablone MFS3202 können Sie sämtliche Vorzüge dieses Systems universell nutzen. Stellen Sie absolut präzise Bohrungen für Regalböden, Scharniere (korpusseitig) oder Schubladenauszüge ohne lange Rüstzeiten selbst her. Vordefinierte Anschlagpositionen und Mittelmarkierungen ermöglichen sekundenschnelle Einsatzbereitschaft und garantieren eine noch nicht dagewesenen Wiederholgenauigkeit im Bereich handgeführter Maschinen. Fräsen Sie Lochreihen in unbegrenzter Länge ohne Genauigkeitseinbußen! Hierzu bietet die MFS-3202 die Möglichkeit, die bereits gebohrten Löcher als Bezug für Folgebohrungen zu nehmen. Mit dem entsprechendem Steckbolzen können Sie beliebig mit Quer-, Längs- oder Parallelreihen fortfahren. Mit dem optional erhältlichen Winkelanschlag für die MFS3202 lassen sich schnell und einfach unsichtbare Dübelverbindungen für Korpusse herstellen. Diese sind absolut flächenbündig und kommen ohne Schraubverbindungen aus.

Technische Daten

• Material: Multiplex 14 mm
• Maße: 980 x 290 x 14 mm

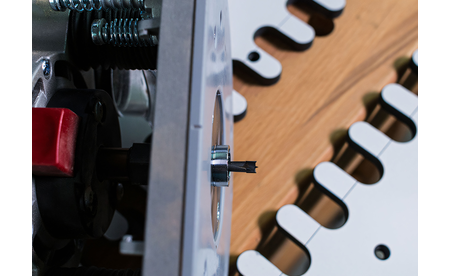

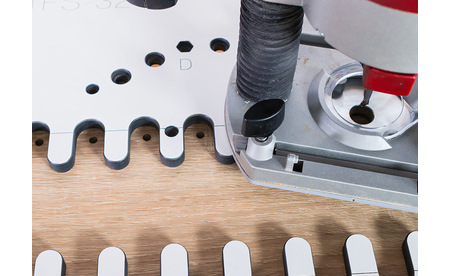

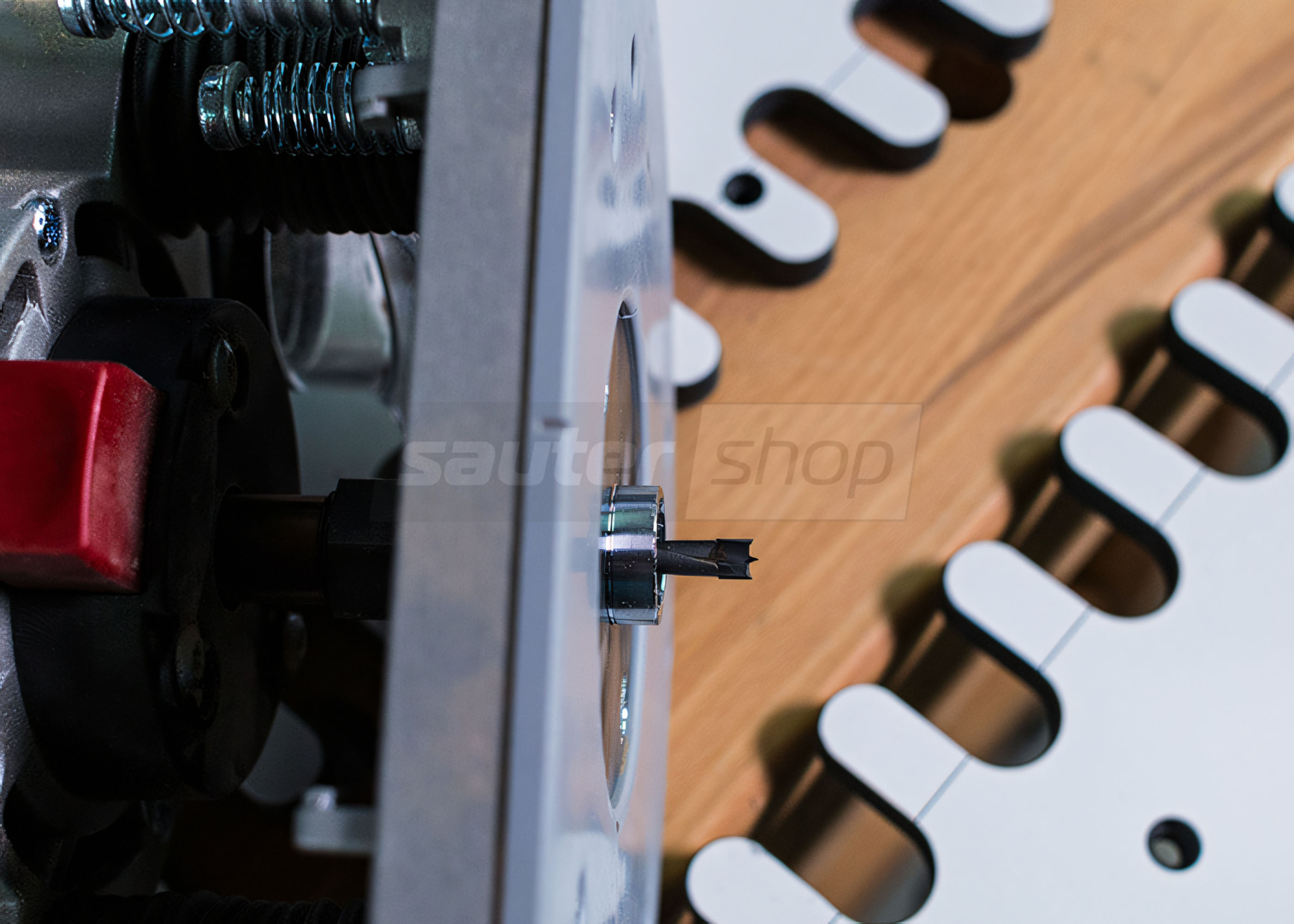

• Passend für alle Oberfräsen mit Kopierring Ø 17 mm
  • Hier finden Sie passende Kopierringe und Adapterplatten für Ihre Oberfräse.

Eigenschaften und Vorteile

• Einfache Erstellung und Erweiterung von Lochreihen im System 32
• Bohren von Schubladenauszügen.
• Einfache Handhabung mit hoher Präzision dank CNC- Fertigung.
• Passend für fast alle Oberfräsen (Voraussetzung ist ein Kopierring Ø 17 mm).
• Für Lochreihenbohrungen Ø 3 mm , 5 mm und Dübelverbindungen bis Ø 14 mm.

Lieferumfang

• 1x MFS-3202-1.0
• 1x Bolzensatz 6tlg.
• 1x Anleitung
